Tháp Phun Lốc Xoáy Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Xử Lý Khí Thải

Trong bối cảnh các quy định về môi trường ngày càng được siết chặt, việc đầu tư hệ thống xử lý khí thải hiệu quả đã trở thành yêu cầu bắt buộc đối với nhiều ngành công nghiệp. Bên cạnh các công nghệ phổ biến như tháp hấp thụ, lọc bụi túi vải hay lọc bụi tĩnh điện, tháp phun lốc xoáy đang được nhiều doanh nghiệp lựa chọn nhờ khả năng xử lý đồng thời bụi và khí độc với chi phí đầu tư hợp lý. Vậy tháp phun lốc xoáy là gì, cấu tạo ra sao, nguyên lý hoạt động như thế nào và phù hợp với những loại khí thải nào? Hãy cùng NOPOTECH tìm hiểu chi tiết trong bài viết dưới đây.

Tháp phun lốc xoáy là gì?

Tháp phun lốc xoáy (Cyclone Scrubber) là thiết bị xử lý khí thải hoạt động dựa trên sự kết hợp giữa lực ly tâm của dòng khí xoáy và quá trình hấp thụ bằng dung dịch phun sương. Công nghệ này giúp loại bỏ hiệu quả bụi, hơi hóa chất, khí độc và các chất ô nhiễm trong dòng khí thải công nghiệp trước khi thải ra môi trường.

Khác với cyclone khô chỉ sử dụng lực ly tâm để tách bụi, tháp phun lốc xoáy được tích hợp hệ thống phun dung dịch hấp thụ. Từ đó giúp nâng cao khả năng xử lý bụi mịn cũng như hấp thụ các khí ô nhiễm dạng hòa tan như: SO₂, HCl, HF, NH₃, H₂S và một số hợp chất VOCs dễ hòa tan.

Nhờ khả năng xử lý đồng thời bụi và khí độc, tháp phun lốc xoáy được xem là giải pháp hiệu quả cho nhiều ngành công nghiệp có khí thải phức tạp.

Vai trò của tháp phun lốc xoáy trong xử lý khí thải

Hiện nay, nhiều nhà máy phát sinh khí thải chứa đồng thời bụi, hơi hóa chất và khí độc. Nếu chỉ sử dụng cyclone hoặc hệ thống lọc bụi đơn thuần sẽ khó đạt được hiệu quả xử lý toàn diện.

Tháp phun lốc xoáy được ứng dụng nhằm:

• Loại bỏ bụi thô và bụi mịn.
• Hấp thụ các khí ô nhiễm hòa tan trong nước hoặc dung dịch hóa chất.
• Giảm nhiệt độ khí thải trước khi đi vào công đoạn xử lý tiếp theo.
• Bảo vệ các thiết bị phía sau như tháp hấp thụ, than hoạt tính hoặc quạt hút.
• Giúp doanh nghiệp đáp ứng quy chuẩn môi trường hiện hành.

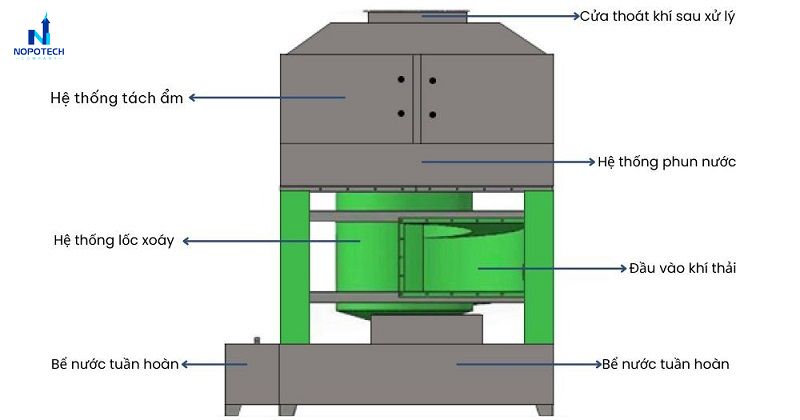

Cấu tạo của tháp phun lốc xoáy

Mặc dù có nhiều kiểu thiết kế khác nhau tùy theo lưu lượng và tính chất khí thải. Tuy nhiên, một hệ thống tháp phun lốc xoáy tiêu chuẩn thường gồm các bộ phận chính sau:

Thân tháp phun lốc xoáy

Thân tháp thường được thiết kế dạng hình trụ đứng kết hợp đáy côn nhằm duy trì chuyển động xoáy ổn định của dòng khí.

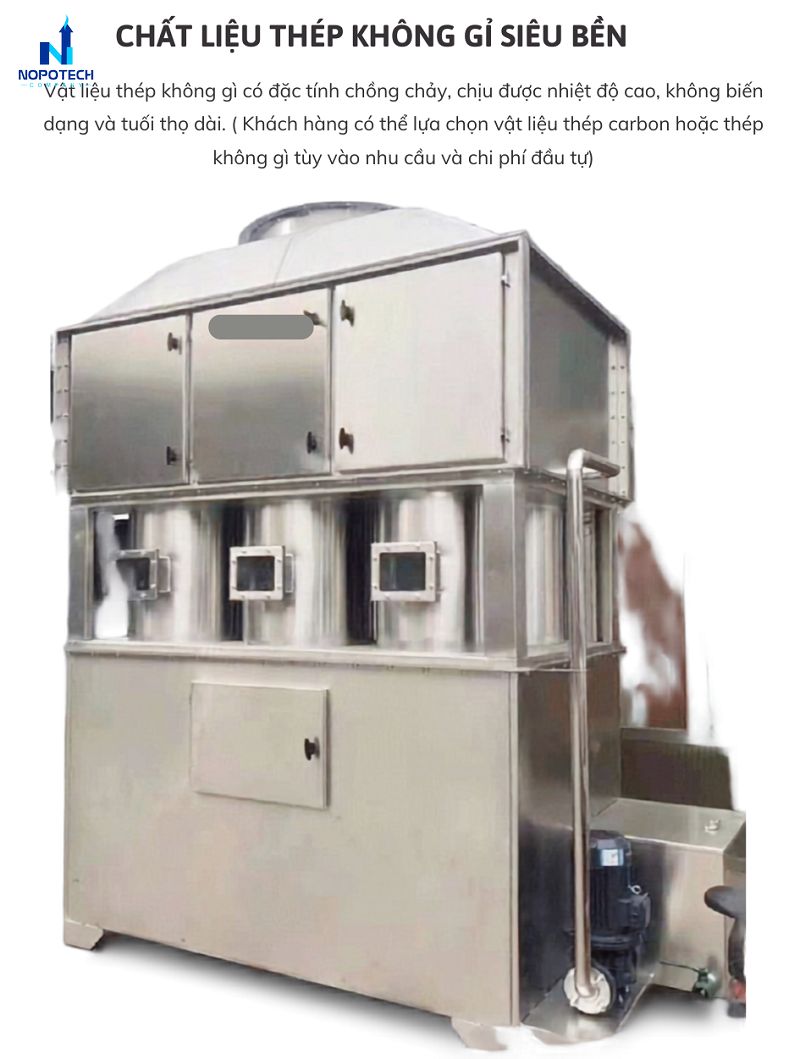

Tùy vào môi trường làm việc, vật liệu chế tạo có thể là: Nhựa PP, composite FRP, inox 304 hoặc inox 316. Trong đó, nhựa PP và FRP được sử dụng phổ biến nhờ khả năng chống ăn mòn hóa chất tốt và chi phí đầu tư hợp lý.

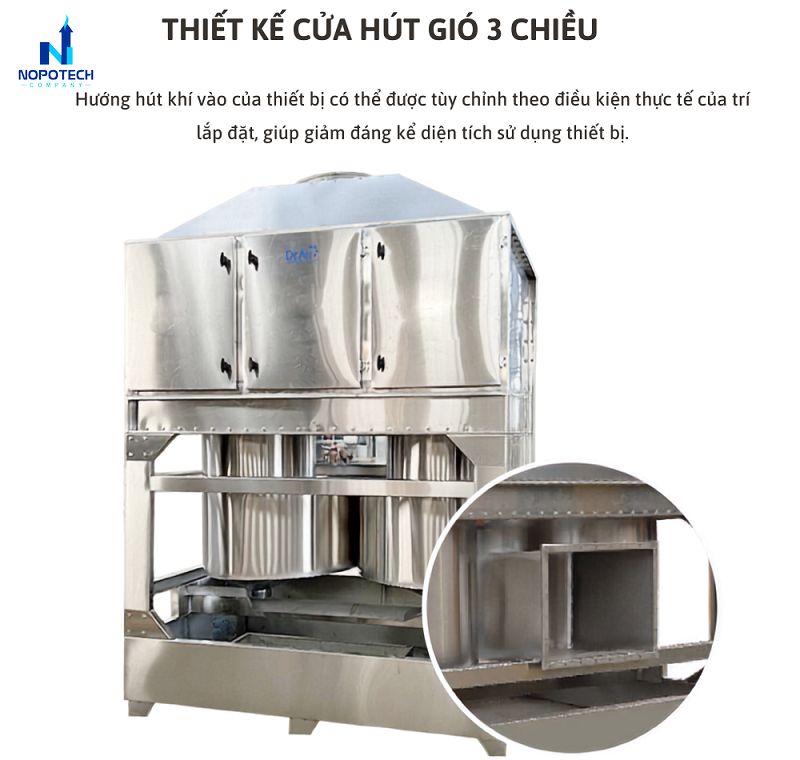

Cửa khí vào tiếp tuyến

Khí thải được đưa vào thân tháp phun lốc xoáy theo phương tiếp tuyến thay vì đi thẳng.Thiết kế này giúp hình thành dòng xoáy tốc độ cao bên trong tháp. Từ đó, tạo điều kiện để lực ly tâm phát huy hiệu quả tối đa trong việc tách bụi và tăng khả năng tiếp xúc khí – lỏng.

Hệ thống béc phun dung dịch

Đây là bộ phận quan trọng quyết định hiệu quả hấp thụ của thiết bị tháp phun lốc xoáy. Các béc phun được bố trí bên trong tháp nhằm tạo ra lớp sương mù gồm các hạt nước kích thước nhỏ, phân bố đều trong toàn bộ tiết diện dòng khí.

Dung dịch phun sẽ tùy thuộc vào loại khí thải cần xử lý, nhưng có thể là:

• Nước sạch
• Dung dịch NaOH
• Dung dịch Ca(OH)₂
• Dung dịch NaClO
• Các dung dịch hấp thụ chuyên dụng khác

Bộ tách giọt (Mist Eliminator)

Sau quá trình hấp thụ, một phần hơi nước có thể bị cuốn theo dòng khí sạch. Bộ tách giọt được lắp đặt ở phía trên tháp phun lốc xoáy nhằm giữ lại các giọt nước li ti, hạn chế thất thoát dung dịch và ngăn hiện tượng phát tán hơi nước ra môi trường.

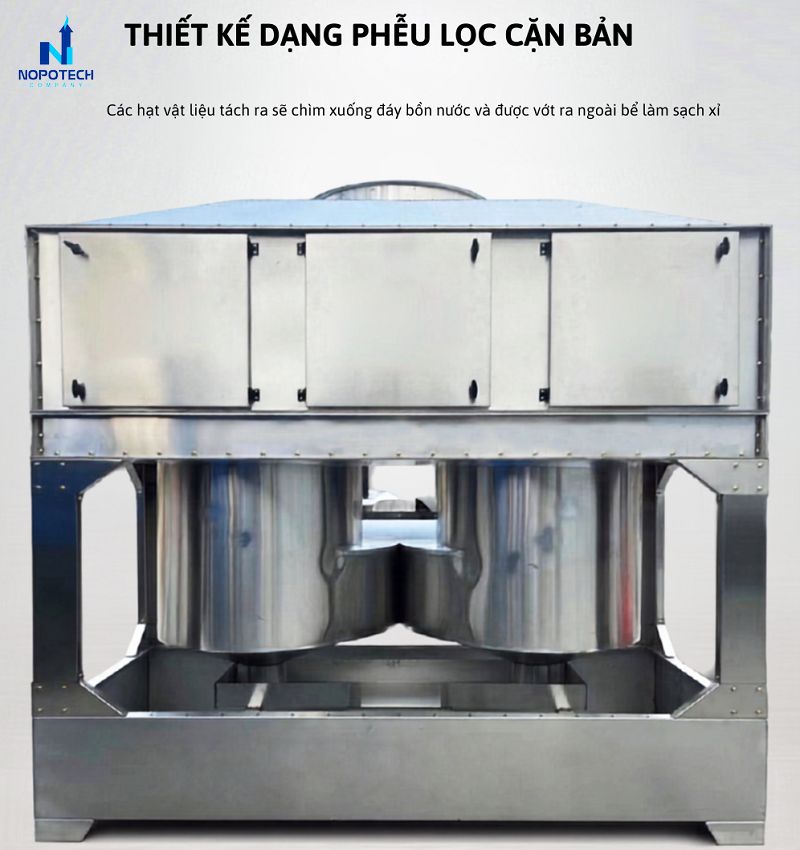

Bể chứa dung dịch

Dung dịch sau khi hấp thụ bụi và khí ô nhiễm sẽ chảy xuống đáy tháp và được thu gom về bể chứa. Tại đây, dung dịch có thể được:

• Lắng cặn
• Điều chỉnh pH
• Bổ sung hóa chất
• Tuần hoàn trở lại hệ thống

Bơm tuần hoàn

Bơm tuần hoàn có nhiệm vụ cấp dung dịch từ bể chứa lên hệ thống béc phun. Việc tuần hoàn giúp giảm lượng nước tiêu thụ và tối ưu chi phí vận hành.

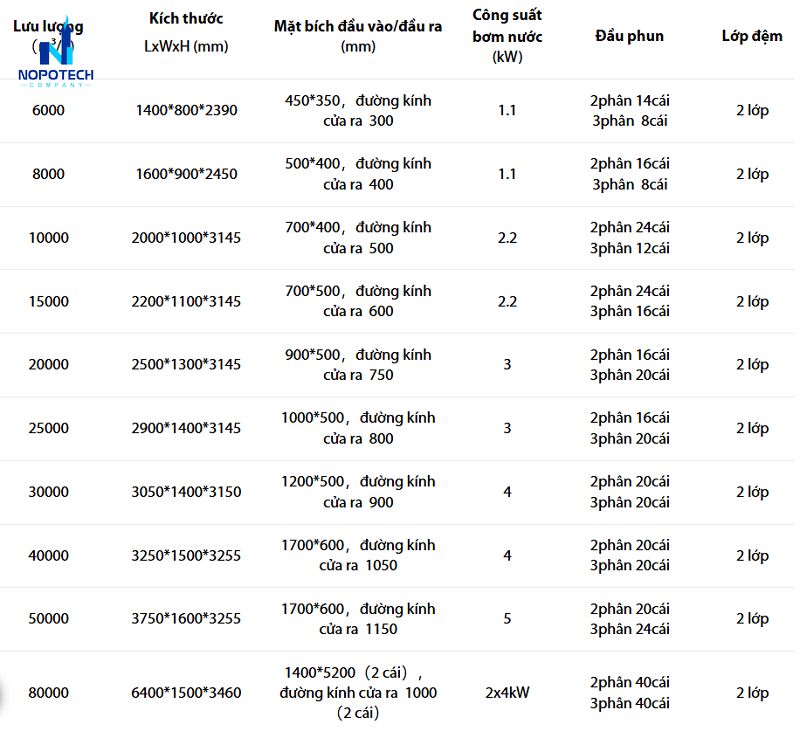

Catalogue của tháp phun lốc xoáy

Dưới đây là thông số kỹ thuật cơ bản của một thiết bị tháp phun lốc xoáy

Lưu ý:

Bảng thông số kỹ thuật dưới đây chỉ mang tính chất tham khảo. Trên thực tế, kích thước và cấu hình của tháp phun lốc xoáy sẽ được tính toán riêng cho từng dự án, phụ thuộc vào lưu lượng khí thải, nhiệt độ khí, thành phần chất ô nhiễm, nồng độ bụi và yêu cầu hiệu suất xử lý.

Với mỗi nguồn thải khác nhau, NOPOTECH sẽ tiến hành khảo sát, tính toán và thiết kế tháp phun lốc xoáy theo các tiêu chuẩn kỹ thuật. Từ đó, đảm bảo tháp phù hợp nhằm đảm bảo hiệu quả xử lý tối ưu, vận hành ổn định và đáp ứng các quy chuẩn môi trường hiện hành.

Nguyên lý hoạt động của tháp phun lốc xoáy

Tháp phun lốc xoáy hoạt động dựa trên sự kết hợp giữa quá trình tách bụi bằng lực ly tâm và hấp thụ khí bằng dung dịch lỏng. Quá trình xử lý diễn ra theo các bước sau:



Giai đoạn tạo dòng xoáy

• Khí thải từ nhà máy được quạt hút đưa vào thân tháp theo phương tiếp tuyến.
• Dưới tác động của cấu trúc hình trụ, dòng khí bắt đầu chuyển động xoáy quanh thành tháp với tốc độ cao.
• Sự chuyển động này tạo ra lực ly tâm lớn bên trong thiết bị.

Giai đoạn phun dung dịch

• Hệ thống béc phun liên tục phun dung dịch thành các hạt sương mịn.
• Khi dòng khí xoáy đi qua vùng phun, các chất ô nhiễm sẽ tiếp xúc trực tiếp với các hạt dung dịch.
• Diện tích tiếp xúc khí – lỏng tăng lên rất lớn so với các phương pháp hấp thụ thông thường.

Giai đoạn tách bụi

• Các hạt bụi có khối lượng lớn hơn dòng khí sẽ chịu tác động của lực ly tâm.
• Chúng bị đẩy về phía thành tháp, va chạm với màng nước và bị cuốn xuống đáy.
• Quá trình này giúp loại bỏ hiệu quả: Bụi vô cơ, bụi kim loại, tro bay, bụi sơn, bụi gỗ,..

Giai đoạn hấp thụ khí độc

• Đồng thời với quá trình tách bụi, các khí ô nhiễm hòa tan sẽ được hấp thụ vào dung dịch. Ví dụ: NaOH hấp thụ HCl, NaOH hấp thụ SO₂, dung dịch oxy hóa xử lý H₂S, dung dịch axit xử lý NH₃.
• Hiệu quả xử lý có thể đạt từ 80 – 98% tùy thuộc vào thiết kế và loại khí thải.

Giai đoạn tách giọt và xả khí sạch

• Khí sau xử lý tiếp tục đi qua bộ tách giọt.
• Các hạt nước còn sót lại được giữ lại trước khi khí sạch thoát ra môi trường thông qua ống khói.

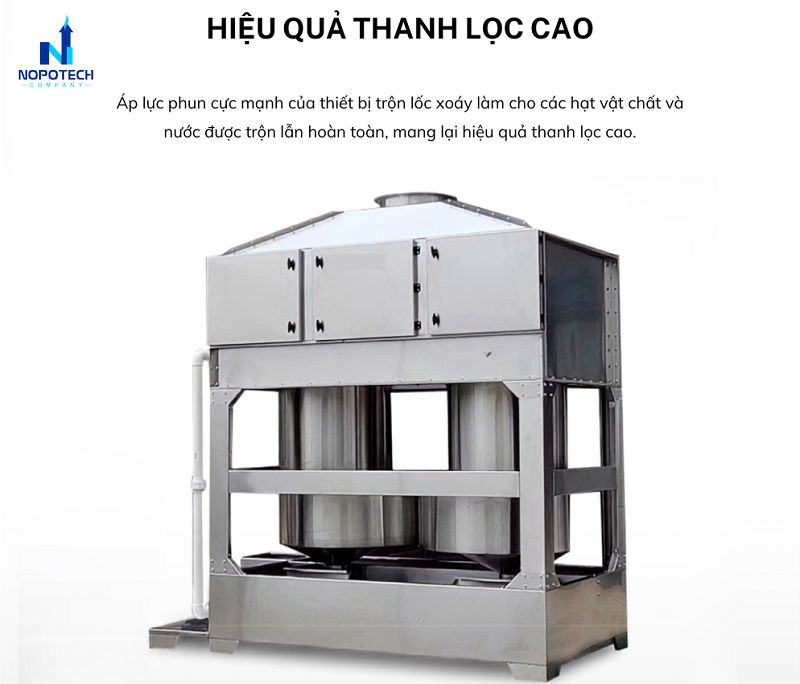

Ưu điểm của tháp phun lốc xoáy

Tháp phun lốc xoáy là giải pháp ngày càng được ứng dụng phổ biến tại các nhà máy, nhà xưởng bởi các ưu điểm nổi bật mà nó đem lại như:

Hiệu suất xử lý bụi và khí độc cao

• Nhờ kết hợp hai cơ chế xử lý trong cùng một thiết bị, tháp phun lốc xoáy có thể loại bỏ đồng thời: Bụi thô, bụi mịn, hơi hóa chất, khí độc.
• Hiệu suất xử lý bụi thường đạt từ 90 – 99% tùy kích thước hạt bụi.

Xử lý đồng thời nhiều loại chất ô nhiễm

• Đây là ưu điểm nổi bật của tháp phun lốc xoáy so với cyclone khô hoặc một số công nghệ xử lý đơn lẻ.
• Thiết bị có thể xử lý cùng lúc: Bụi, khí axit, hơi kiềm, khí độc vô cơ

Giảm nhiệt độ khí thải

• Quá trình phun sương giúp làm mát dòng khí đáng kể.
• Điều này đặc biệt hữu ích đối với nhu cầu xử lý khí thải tại lò hơi, lò đốt, lò nấu kim loại, hệ thống sấy công nghiệp,..
• Lò hơi

Kết cấu tháp phun lốc xoáy đơn giản

• Thiết bị tháp phun lốc xoáy không sử dụng túi lọc, điện cực cao áp hay vật liệu lọc phức tạp. Do đó hạn chế tình trạng tắc nghẽn và giảm chi phí bảo trì.

Chi phí đầu tư hợp lý

• So với các hệ thống lọc bụi tĩnh điện hoặc xử lý khí thải nhiều cấp, tháp phun lốc xoáy có mức đầu tư thấp hơn nhưng vẫn đảm bảo hiệu quả xử lý cao.

Độ bền cao

• Vật liệu chế tạo tháp phun lốc xoáy làm từ PP, FRP hoặc inox giúp thiết bị có tuổi thọ lâu dài ngay cả trong môi trường chứa hóa chất ăn mòn.

Các yếu tố ảnh hưởng đến hiệu quả xử lý của tháp phun lốc xoáy

Hiệu quả xử lý khí thải của tháp phun lốc xoáy cũng bị ảnh hưởng bởi các yếu tố như:

Tốc độ dòng khí

• Vận tốc khí quá thấp sẽ làm giảm lực ly tâm của tháp phun lốc xoáy.
• Ngược lại, vận tốc quá cao có thể gây cuốn trôi dung dịch và tăng tổn thất áp suất.

Kích thước hạt bụi

• Các hạt bụi có kích thước lớn thường dễ tách hơn.
• Đối với bụi siêu mịn PM2.5 hoặc PM1, cần thiết kế hệ thống phun tối ưu để nâng cao hiệu quả xử lý.

Chất lượng dung dịch hấp thụ

• Dung dịch hấp thụ của tháp phun lốc xoáy cần được lựa chọn phù hợp với từng loại khí thải.
• Việc kiểm soát nồng độ hóa chất và pH có ảnh hưởng trực tiếp đến hiệu quả hấp thụ của tháp.

Thiết kế béc phun

• Béc phun quyết định đến kích thước hạt sương, mật độ phân bổ dung dịch và diện tích tiếp xúc khí – lỏng. Nếu các hạt sương càng nhỏ thì hiệu quả hấp thụ càng cao.

Nhiệt độ và độ ẩm khí thải

• Nhiệt độ quá cao có thể làm giảm khả năng hòa tan của một số chất ô nhiễm. Do đó cần tính toán hệ thống làm mát hoặc lựa chọn vật liệu tháp phun lốc xoáy phù hợp.

Ứng dụng của tháp phun lốc xoáy trong công nghiệp

Nhờ khả năng xử lý linh hoạt, tháp phun lốc xoáy được sử dụng rộng rãi trong nhiều ngành nghề.

• Nhà máy hóa chất: Tháp phun lốc xoáy được ứng dụng để xử lý HCl, SO₂, NH₃, H₂S, hơi axit
• Ngành xi mạ: Tháp dùng để loại bỏ hơi axit, hơi kiềm, khí độc phát sinh từ bể xử lý bề mặt kim loại,..
• Ngành luyện kim và đúc kim loại: Tháp phun lốc xoáy có khả năng xử lý bụi kim loại, khói lò nấu nhôm, khối lò nấu đồng, khói lò đúc gang thép,..
• Nhà máy xi măng: Giảm tải bụi trước các công đoạn xử lý tinh.
• Lò hơi và lò đốt công nghiệp: Tại đây tháp phun lốc xoáy có tác dụng loại bỏ tro bay, khói bụi, SO₂, NOx (một phần)
• Hệ thống sơn công nghiệp: Tháp giúp thu gom bụi sơn và hơi dung môi phát sinh trong quá trình phun sơn.
• Ngành sản xuất gỗ: Tháp có tác dụng xử lý bụi gỗ, mùn cưa và các hợp chất hữu cơ phát sinh trong sản xuất.
• Ngành in ấn và sản xuất nhựa: Dùng tháp phun lốc xoáy để xử lý mùi, hơi hóa chất và bụi phát sinh trong quá trình sản xuất.

Khi nào nên sử dụng tháp phun lốc xoáy?

Tháp phun lốc xoáy là lựa chọn phù hợp khi:

• Khí thải chứa đồng thời bụi và khí độc.
• Nhiệt độ khí thải tương đối cao.
• Cần giảm tải cho hệ thống xử lý phía sau.
• Muốn tối ưu chi phí đầu tư.
• Cần thiết bị có khả năng vận hành liên tục và ổn định.

Trong nhiều dự án, tháp phun lốc xoáy thường được sử dụng như công đoạn tiền xử lý trước: Tháp hấp thụ đệm, tháp than hoạt tính, hệ thống Biofilter và hệ thống lọc tinh. Sự kết hợp này giúp nâng cao hiệu quả xử lý tổng thể và kéo dài tuổi thọ thiết bị.

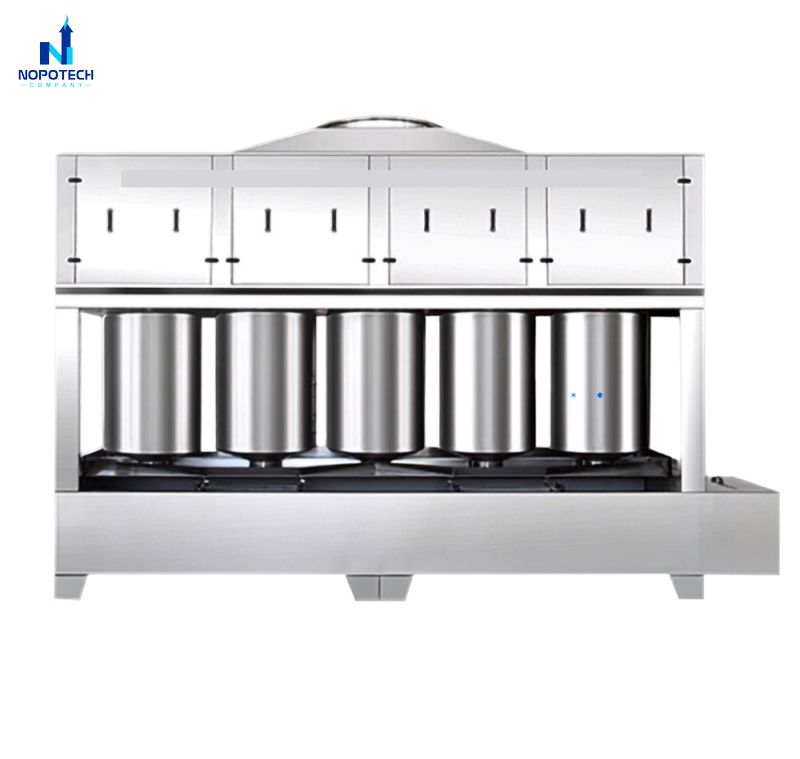

Báo giá tháp phun lốc xoáy mới nhất

Giá tháp phun lốc xoáy phụ thuộc vào nhiều yếu tố như:

• Lưu lượng khí thải.
• Loại khí cần xử lý.
• Vật liệu chế tạo.
• Nồng độ ô nhiễm.
• Yêu cầu hiệu suất xử lý.
• Mức độ tự động hóa.

Mỗi dự án sẽ có thiết kế tháp phun lốc xoáy riêng để đảm bảo hiệu quả xử lý và tối ưu chi phí đầu tư. Để báo giá chính xác, NOPOTECH sẽ tiến hành khảo sát thực tế để xác định: Lưu lượng khí thải, nhiệt độ khí, thành phần ô nhiễm, nồng độ khí độc và diện tích lắp đặt. Từ đó, các kỹ sư của NOPOTECH sẽ khảo sát và đề xuất phương án phù hợp nhất cũng như báo giá chi phí cho khách hàng.

NOPOTECH – Đơn vị thiết kế và lắp đặt tháp phun lốc xoáy uy tín

Với nhiều năm kinh nghiệm trong lĩnh vực xử lý khí thải công nghiệp, NOPOTECH cung cấp giải pháp thiết kế, chế tạo và lắp đặt tháp phun lốc xoáy theo yêu cầu thực tế của từng nhà máy.

Chúng tôi sở hữu đội ngũ kỹ sư môi trường giàu kinh nghiệm cùng hệ thống sản xuất hiện đại, đảm bảo:

• Thiết kế đúng đặc tính nguồn thải.
• Hiệu suất xử lý cao.
• Vận hành ổn định lâu dài.
• Tiết kiệm chi phí đầu tư.
• Đáp ứng các quy chuẩn môi trường hiện hành.

NOPOTECH đã triển khai nhiều dự án xử lý khí thải cho các ngành hóa chất, luyện kim, xi mạ, sản xuất vật liệu xây dựng, thực phẩm và cơ khí trên toàn quốc.

Tháp phun lốc xoáy là giải pháp xử lý khí thải hiệu quả nhờ khả năng kết hợp giữa lực ly tâm và quá trình hấp thụ bằng dung dịch. Thiết bị không chỉ xử lý bụi mà còn loại bỏ nhiều loại khí độc hại, hơi hóa chất và mùi phát sinh trong sản xuất công nghiệp. Với ưu điểm hiệu suất cao, chi phí đầu tư hợp lý, dễ vận hành và độ bền lớn, tháp phun lốc xoáy đang trở thành lựa chọn tối ưu cho nhiều doanh nghiệp trong quá trình xây dựng hệ thống xử lý khí thải đạt chuẩn môi trường.
