Khí thải lò nung gốm sứ không chỉ là bài toán bụi. Tùy loại nguyên liệu, men màu, nhiên liệu và chế độ nung, dòng khí sau lò có thể đồng thời chứa bụi mịn, hợp chất flo, HF, SOx, NOx, CO và một số kim loại ở dạng hơi hoặc bám trên hạt bụi. Vì vậy, thiết kế hệ thống xử lý khí thải lò nung gốm sứ không nên bắt đầu bằng câu hỏi “dùng túi lọc hay tháp hấp thụ?”. Mà phải bắt đầu từ việc xác định khí thải đang chứa gì, ở nhiệt độ bao nhiêu và chất ô nhiễm tồn tại ở dạng nào. Cùng NOPOTECH tìm hiểu xem đâu là giải pháp xử lý khí thải cho lò nung gốm sứ hiệu quả nhất nhé.
Các yếu tố quyết định thành phần khí thải sau lò nung
Để xử lý khí thải lò nung gốm sứ hiệu quả cần nắm được nguồn gốc cũng như thành phần của khí thải.
Nhiên liệu và phương thức gia nhiệt
Nếu lò sử dụng nhiên liệu đốt, quá trình cháy có thể tạo ra CO, NOx, SOx và các sản phẩm cháy khác. Thành phần thực tế phụ thuộc vào loại nhiên liệu, tỷ lệ không khí, nhiệt độ và chế độ vận hành.
Trong khi đó, lò điện không có khí thải do quá trình đốt nhiên liệu theo cùng cơ chế, nhưng không có nghĩa dòng khí sau nung mặc nhiên “sạch”. Thành phần của nguyên liệu và men vẫn có thể tạo ra khí hoặc hơi cần kiểm soát.
Thành phần đất sét và nguyên liệu phối liệu
Trong quá trình nung ở nhiệt độ cao, một số thành phần có trong nguyên liệu có thể phân hủy hoặc chuyển hóa và đi vào dòng khí thải.
Đặc biệt, các hợp chất chứa flo trong nguyên liệu có thể tạo ra các hợp chất flo, trong đó có HF. Đây là một trong những lý do khí thải ngành gốm sứ cần được đánh giá riêng về thông số flo thay vì chỉ tập trung vào bụi.
Thành phần men, màu và phụ gia
Men màu có thể chứa nhiều loại khoáng chất và hợp chất khác nhau. Khi nung, một phần có thể được giữ lại trong sản phẩm, một phần có thể chuyển hóa, bay hơi hoặc theo dòng khí ra ngoài.
Với một số công thức men đặc biệt, cần đánh giá khả năng phát sinh các kim loại như chì, cadimi, crom hoặc các thành phần kim loại khác. Tuy nhiên, không nên mặc định mọi lò nung gốm sứ đều phát sinh kim loại nặng ở cùng mức độ. Việc lựa chọn công nghệ xử lý khí thải lò nung gốm sứ phải dựa trên nguyên liệu, công thức men và kết quả quan trắc hoặc phân tích thực tế.
Xử lý khí thải lò nung gốm sứ – HF, bụi men và kim loại nặng
Thành phần khí thải lò nung gốm sứ rất phức tạp, tuy nhiên HF, bụi men và kim loại nặng là 3 yếu tố khó xử lý và đặc trưng nhất.
Xử lý khí thải HF trong lò nung gốm sứ
HF là một trong những thông số đáng chú ý khi xử lý khí thải ngành gốm sứ. Điểm quan trọng là HF ở dạng khí không phải là bụi. Vì vậy, cyclone, cartridge hay túi lọc chỉ có thể xử lý phần hạt bụi phù hợp với đặc tính thiết bị, chứ không thể xem là giải pháp trực tiếp để loại bỏ HF dạng khí.
Để xử lý HF, cần sử dụng cơ chế hấp thụ hoặc phản ứng hóa học. Với phương án xử lý khô hoặc bán khô, các chất có tính kiềm như CaCO3 hoặc Ca(OH)2 có thể được sử dụng để phản ứng với HF tạo thành muối florua.
Ví dụ:
2HF + CaCO3 → CaF2 + CO2 + H2O
2HF + Ca(OH)2 → CaF2 + 2H2O
Với phương án hấp thụ ướt, khí được tiếp xúc với dung dịch hấp thụ trong tháp. Tùy thành phần khí và yêu cầu xử lý, có thể lựa chọn dung dịch kiềm phù hợp. Đồng thời kiểm soát pH, lưu lượng tuần hoàn, thời gian tiếp xúc và bộ tách giọt cũng rất quan trọng khi xử lý khí thải lò nung gốm sứ.
Như vậy, bài toán HF là bài toán truyền khối và phản ứng hóa học, không đơn thuần là bài toán “lọc qua một lớp vật liệu”.
Xử lý bụi men và kim loại nặng trong lò nung gốm sứ
Không phải toàn bộ kim loại phát sinh trong quá trình nung đều tồn tại dưới cùng một dạng. Một phần có thể nằm trong hạt bụi hoặc ngưng tụ trên bề mặt hạt. Một phần khác có thể tồn tại dưới dạng hơi ở nhiệt độ cao rồi ngưng tụ khi dòng khí được làm nguội.
Điều này ảnh hưởng trực tiếp đến cách lựa chọn thiết bị xử lý khí thải lò nung gốm sứ có chứa bụi men và kim loại nặng.
- Bụi có kích thước lớn: có thể xem xét cyclone hoặc thiết bị tiền xử lý để giảm tải cho công đoạn lọc phía sau.
- Bụi mịn, bụi men: thường cần thiết bị lọc tinh như lọc túi hoặc công nghệ phù hợp khác.
- Kim loại đi theo pha hạt: việc thu gom bụi hiệu quả có thể đóng vai trò quan trọng trong kiểm soát tổng tải lượng kim loại.
- Kim loại tồn tại ở dạng hơi: cần đánh giá thêm điều kiện làm nguội, ngưng tụ và công nghệ xử lý bổ sung nếu kết quả phân tích cho thấy cần thiết.
Vì vậy, nói “khí thải có kim loại nặng thì dùng than hoạt tính” là chưa đủ cơ sở. Trước khi lựa chọn thiết bị cần xác định kim loại nào, nồng độ bao nhiêu và đang tồn tại ở pha nào.
Nhiệt độ cao quyết định cấu hình hệ thống xử lý khí thải lò nung gốm
Khí ra khỏi lò nung có thể có nhiệt độ cao hơn đáng kể so với điều kiện làm việc cho phép của nhiều thiết bị lọc bụi thông thường.
Nếu đưa trực tiếp dòng khí nhiệt độ cao vào túi lọc mà không kiểm soát, vật liệu lọc có thể bị suy giảm tuổi thọ hoặc hư hỏng. Ngược lại, nếu làm nguội quá mức trong điều kiện có hơi ẩm và khí axit, nguy cơ ngưng tụ và ăn mòn cũng cần được tính đến.
Do đó, trước thiết bị lọc có thể cần bố trí một hoặc nhiều giải pháp như:
- Giải nhiệt hoặc pha loãng có kiểm soát.
- Thiết bị trao đổi nhiệt khi cần thu hồi nhiệt.
- Quench hoặc làm nguội nhanh đối với cấu hình phù hợp.
- Tiền xử lý bụi và hạt lớn.
- Kiểm soát điểm sương để hạn chế ngưng tụ ngoài ý muốn.
Nhiệt độ không chỉ quyết định chọn túi lọc gì, mà còn ảnh hưởng đến toàn bộ trình tự thiết bị phía sau trong quá trình xử lý khí thải lò nung gốm sứ.
Cấu hình xử lý khí thải lò nung gốm sứ
Dưới đây là 3 cấu hình xử lý khí thải lò nung gốm sứ phổ biến nhất thường được áp dụng, quý khách hàng có thể tham khảo:

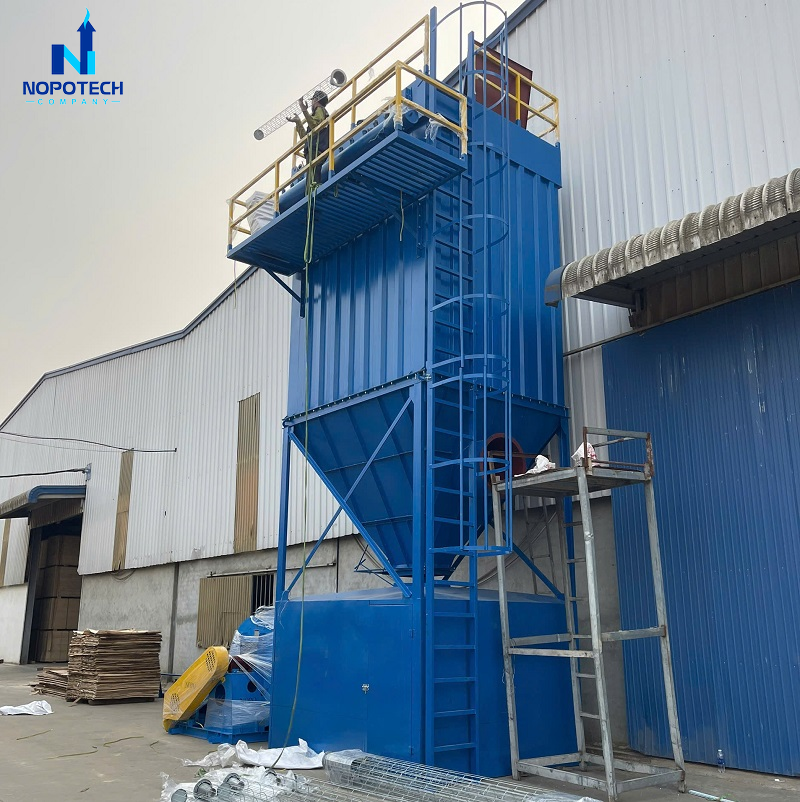

Phương án 1: Xử lý khí thải lò nung gốm sứ chủ yếu chứa bụi
Trong trường hợp kết quả khảo sát cho thấy dòng khí chủ yếu là bụi và không có yêu cầu xử lý đáng kể đối với khí axit hoặc hợp chất khí khác. Cấu hình có thể tập trung vào thu gom và lọc bụi.
Chụp hút → làm nguội/ổn định nhiệt độ → cyclone hoặc tiền xử lý → lọc bụi túi vải → quạt → ống khói
Cấu hình cụ thể của hệ thống xử lý khí thải sẽ phụ thuộc vào nhiệt độ, lưu lượng và tải lượng bụi.

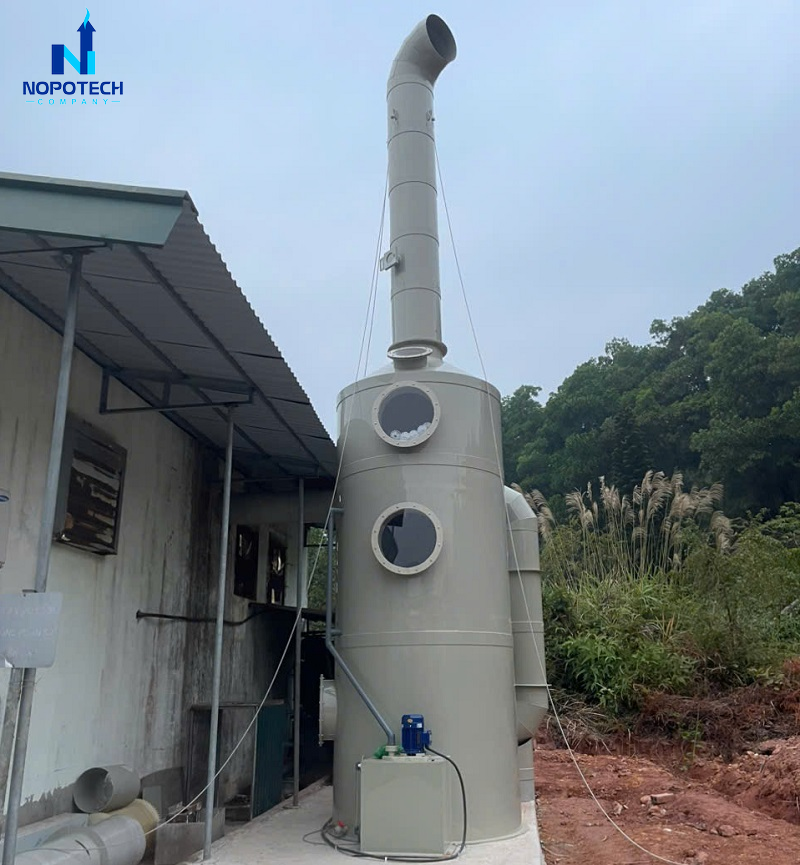

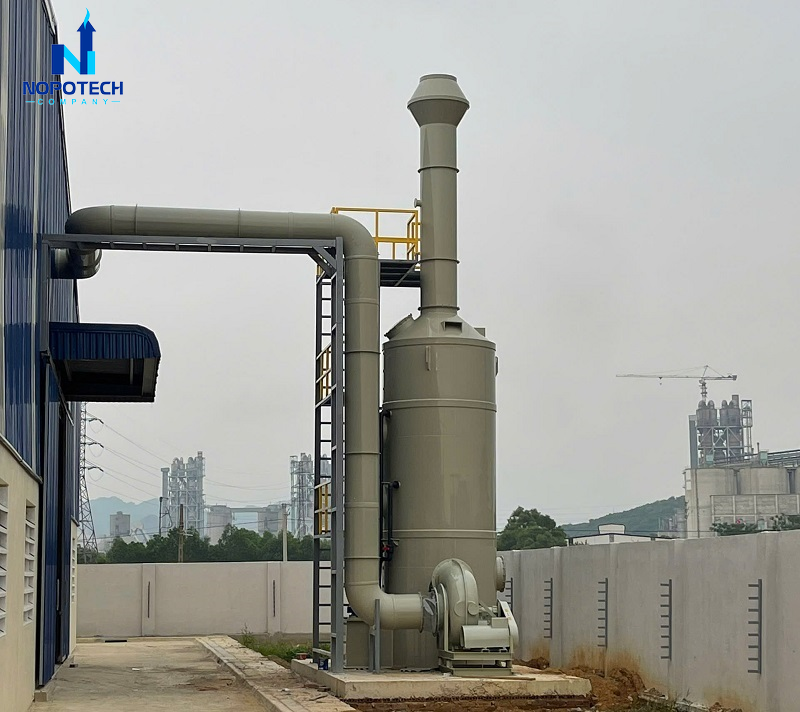

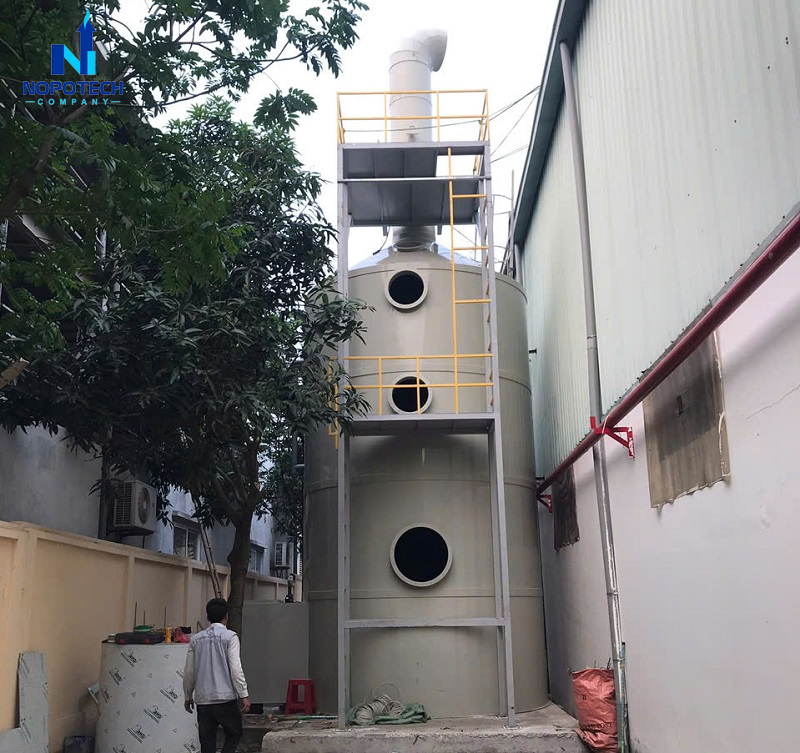

Phương án 2: Xử lý khí thải lò nung gốm sứ có HF hoặc khí axit
Khi khí thải có HF hoặc các khí axit, cần bổ sung công đoạn hấp thụ thay vì chỉ dùng thiết bị lọc bụi.
Thu gom → làm nguội → lọc bụi/tiền xử lý → tháp hấp thụ → tách giọt → quạt → ống khói
Tháp hấp thụ có thể sử dụng dung dịch hấp thụ phù hợp với thành phần khí. Đối với HF, việc lựa chọn hóa chất, pH, vật liệu tháp, béc phun và chế độ tuần hoàn phải được tính toán theo tải lượng thực tế.

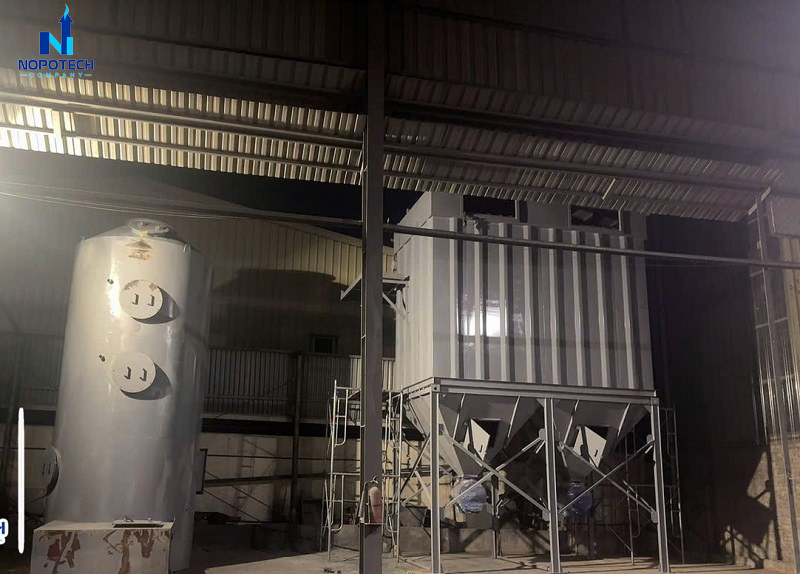

Phương án 3: Đồng thời có bụi, HF và thành phần kim loại cần kiểm soát
Đây là trường hợp cần thiết kế theo nhiều cấp xử lý hơn.
Thu gom → làm nguội → tách bụi thô → lọc bụi tinh → hấp thụ khí axit → tách giọt → xử lý bổ sung nếu cần → quạt → ống khói
Trong cấu hình này, không nên mặc định rằng càng nhiều thiết bị càng tốt. Mỗi cấp phải có một nhiệm vụ rõ ràng và được tính toán dựa trên nồng độ đầu vào, lưu lượng, nhiệt độ và yêu cầu đầu ra.
Các yếu tố cần lưu ý khi thiết kế hệ thống xử lý khí thải lò nung gốm sứ
Không có một công thức cố định cho mọi lò nung gốm sứ. Để tính toán hệ thống xử lý khí thải lò nung gốm sứ phù hợp, cần thu thập tối thiểu các dữ liệu sau:
- Loại lò nung và phương thức gia nhiệt.
- Loại nhiên liệu sử dụng nếu có.
- Nhiệt độ khí thải tại điểm thu gom.
- Lưu lượng khí thải thực tế hoặc lưu lượng thiết kế.
- Thành phần nguyên liệu và phối liệu.
- Loại men, màu và phụ gia sử dụng.
- Nồng độ bụi và kích thước hạt nếu có dữ liệu.
- HF/F, SOx, NOx, CO và các thông số đặc thù theo từng dây chuyền.
- Khả năng phát sinh kim loại từ nguyên liệu hoặc men.
- Yêu cầu đầu ra theo hồ sơ môi trường và quy chuẩn áp dụng.
Nếu chưa có đầy đủ dữ liệu, NOPOTECH sẽ tiến hành khảo sát dây chuyền và xác định các thông số cần đo trước khi chốt cấu hình thiết bị.
NOPOTECH – Tư vấn, thiết kế, lắp đặt hệ thống xử lý khí thải lò nung gốm sứ
NOPOTECH không áp dụng một mẫu hệ thống cố định cho tất cả nhà máy gốm sứ. Từ dữ liệu thực tế của từng dây chuyền, NOPOTECH thực hiện:
- Khảo sát nguồn phát sinh và đặc tính khí thải.
- Tính toán lưu lượng, nhiệt độ và tải lượng ô nhiễm.
- Lựa chọn phương án thu gom và làm nguội phù hợp.
- Thiết kế hệ thống lọc bụi, cyclone, tháp hấp thụ hoặc các cấp xử lý bổ sung.
- Tính toán quạt, đường ống và tổn thất áp suất toàn hệ thống.
- Gia công, chế tạo thiết bị theo thiết kế.
- Lắp đặt, vận hành thử và bàn giao hệ thống.
Với những dòng khí có nhiệt độ cao, bụi men, HF hoặc thành phần đặc thù, việc bố trí thứ tự thiết bị và lựa chọn vật liệu chế tạo có thể quyết định trực tiếp đến tuổi thọ cũng như hiệu quả vận hành của hệ thống.
Sở hữu đội ngũ kỹ sư chuyên môn cao, nhiều kinh nghiệm cũng như lợi thế của đơn vị có hơn 10 năm trong nghề, đã triển khai hàng trăm dự án thực tế. NOPOTECh cam kết không chỉ tư vấn cho quý khách giải pháp xử lý khí thải lò nung gốm sứ hiệu quả, hiệu suất cao mà còn tối ưu chi phí, báo giá cạnh tranh nhất.
Câu hỏi thường gặp về xử lý khí thải lò nung gốm sứ
Lọc bụi túi vải có xử lý được HF không?
Không nên xem túi lọc là thiết bị xử lý HF dạng khí. Túi lọc chủ yếu giữ lại các hạt bụi; để kiểm soát HF cần xem xét công nghệ hấp thụ hoặc phản ứng hóa học phù hợp.
Lò nung điện có cần hệ thống xử lý khí thải không?
Có thể cần, tùy vào nguyên liệu, men, phụ gia và yêu cầu kiểm soát khí thải. Không sử dụng nhiên liệu đốt không đồng nghĩa với việc dòng khí sau nung hoàn toàn không có chất ô nhiễm.
Có thể dùng tháp hấp thụ để xử lý toàn bộ khí thải lò nung không?
Không phải trường hợp nào cũng phù hợp. Tháp hấp thụ có ưu thế với các chất ô nhiễm có khả năng hấp thụ hoặc phản ứng trong dung dịch, nhưng không thay thế hoàn toàn công đoạn lọc bụi. Cấu hình cần được lựa chọn theo thành phần khí thực tế.
Kim loại nặng trong khí thải lò nung có phải lúc nào cũng có?
Không. Khả năng phát sinh phụ thuộc nhiều vào thành phần nguyên liệu, men màu và phụ gia. Khi có nguy cơ phát sinh, cần đánh giá kim loại cụ thể và trạng thái tồn tại để lựa chọn phương án kiểm soát phù hợp.
Kết luận
Xử lý khí thải lò nung gốm sứ là bài toán tổng hợp giữa nhiệt độ, lưu lượng, thành phần nguyên liệu, công thức men và dạng tồn tại của từng chất ô nhiễm. Với bụi men, trọng tâm là khả năng thu gom và lọc hạt. Với HF và khí axit, cần cơ chế hấp thụ hoặc phản ứng phù hợp. Với kim loại, cần xác định chúng tồn tại ở dạng hạt hay hơi để lựa chọn công nghệ. Và trước tất cả các công đoạn đó, kiểm soát nhiệt độ là điều kiện quan trọng để hệ thống vận hành ổn định.
