Sơ Đồ Hệ Thống Hút Lọc Bụi: Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

Hiện nay, các hệ thống hút lọc bụi đang được ứng dụng ngày càng phổ biến trong nhiều ngành công nghiệp nhằm kiểm soát bụi phát sinh, bảo vệ môi trường làm việc và đáp ứng các quy định về môi trường. Tuy nhiên, nhiều doanh nghiệp và khách hàng vẫn chưa hiểu rõ sơ đồ hệ thống hút lọc bụi gồm những thiết bị nào, cách chúng liên kết với nhau ra sao và nguyên lý hoạt động như thế nào. Trong bài viết này, NOPOTECH sẽ giúp bạn tìm hiểu chi tiết về sơ đồ hệ thống hút lọc bụi, cấu tạo từng bộ phận cũng như những lưu ý quan trọng khi thiết kế và lắp đặt hệ thống.

Sơ đồ hệ thống hút lọc bụi là gì?

Sơ đồ hệ thống hút lọc bụi là bản mô tả tổng quan cấu trúc, cách bố trí các thiết bị và đường đi của dòng khí chứa bụi trong toàn bộ hệ thống. Việc hiểu rõ sơ đồ hệ thống lọc bụi giúp doanh nghiệp dễ dàng lựa chọn giải pháp phù hợp, vận hành hiệu quả và tối ưu chi phí đầu tư.

Tại sao cần xây dựng sơ đồ hệ thống hút lọc bụi?

Một hệ thống hút bụi công nghiệp không đơn thuần chỉ là quạt hút và thiết bị lọc bụi. Đây là tổ hợp nhiều thiết bị được tính toán đồng bộ nhằm đảm bảo:

• Thu gom bụi hiệu quả tại nguồn phát sinh.
• Giảm phát tán bụi trong nhà xưởng.
• Bảo vệ sức khỏe người lao động.
• Đáp ứng quy chuẩn môi trường.
• Giảm hao hụt nguyên vật liệu.
• Nâng cao tuổi thọ máy móc thiết bị.
• Tối ưu chi phí vận hành lâu dài.

Việc thiết kế sơ đồ hệ thống hút lọc bụi ngay từ đầu giúp kỹ sư xác định chính xác:

• Vị trí đặt chụp hút.
• Hướng đi của đường ống.
• Công suất quạt hút.
• Loại thiết bị lọc phù hợp.
• Phương án thu gom và xử lý bụi sau lọc.

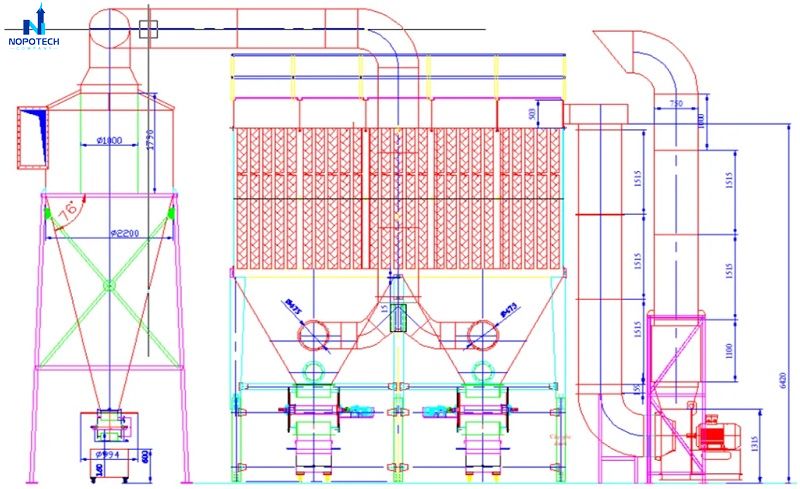

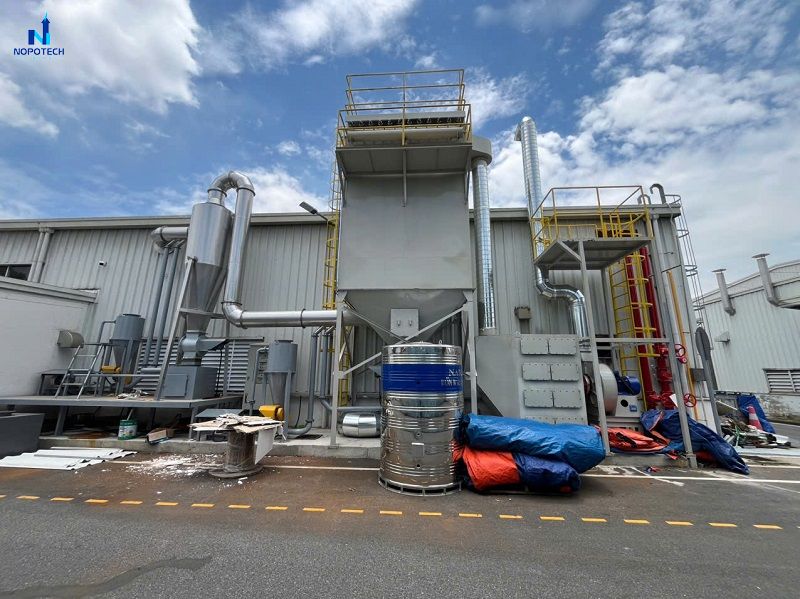

Sơ đồ hệ thống hút lọc bụi tiêu chuẩn

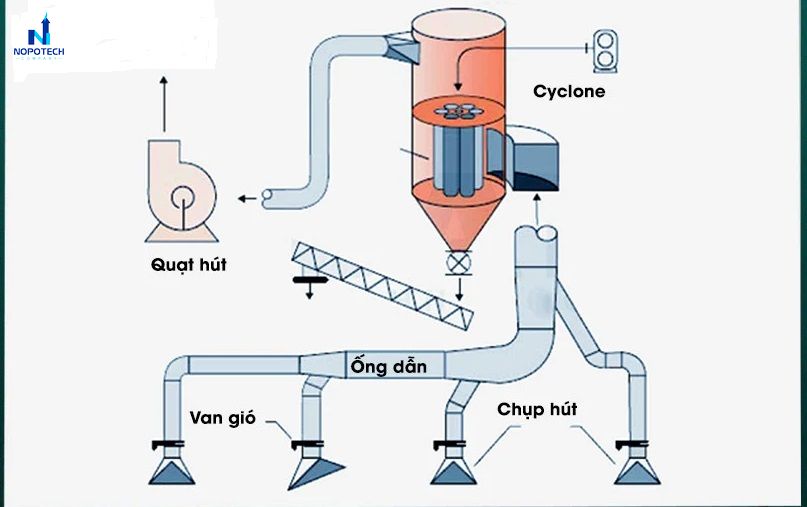

Một hệ thống hút lọc bụi công nghiệp thường được bố trí theo sơ đồ sau:

Nguồn phát sinh bụi → Chụp hút → Đường ống dẫn bụi → Thiết bị lọc bụi → Quạt hút ly tâm → Ống khói xả khí sạch ra môi trường

Trong một số trường hợp, hệ thống có thể bổ sung thêm các thiết bị như:

• Cyclone tách bụi thô.
• Buồng lắng bụi.
• Thiết bị chống cháy nổ.
• Van xoay xả bụi.
• Hệ thống giũ bụi tự động.
• Tủ điện điều khiển trung tâm.

Đây là sơ đồ cơ bản được áp dụng trong hầu hết các ngành công nghiệp như gỗ, xi măng, cơ khí, luyện kim, thực phẩm, hóa chất và sản xuất vật liệu xây dựng.

Cấu tạo chi tiết trong sơ đồ hệ thống hút lọc bụi

Dưới đây là cấu tạo chi tiết của các thành phần trong sơ hồ hệ thống hút lọc bụi công nghiệp.

1. Chụp hút bụi

Chụp hút là điểm đầu tiên trong sơ đồ hệ thống hút lọc bụi, có nhiệm vụ thu gom bụi ngay tại vị trí phát sinh. Hiệu quả thu gom bụi của toàn bộ hệ thống phụ thuộc rất lớn vào việc thiết kế chụp hút đúng kỹ thuật. Tùy thuộc vào đặc điểm dây chuyền sản xuất, chụp hút có thể được thiết kế dưới nhiều dạng:

• Chụp hút miệng hở.
• Chụp hút dạng khe.
• Chụp hút bao che.
• Chụp hút cánh tay mềm.
• Buồng hút kín.

2. Hệ thống đường ống dẫn bụi

Sau khi được thu gom, bụi sẽ theo luồng khí đi vào hệ thống đường ống. Yêu cầu đối với đường ống hút bụi đó là:

• Đảm bảo tốc độ vận chuyển bụi phù hợp.
• Hạn chế tối đa hiện tượng lắng bụi.
• Giảm tổn thất áp suất.
• Chống mài mòn.
• Dễ dàng bảo trì, vệ sinh.

Vật liệu thường sử dụng khi thiết kế và sản xuất hệ thống đường ống dẫn trong sơ đồ hệ thống hút lọc bụi bao gồm: Thép CT3, tôn mạ kẽm, inox 304, inox 316,.. Đối với bụi có tính ăn mòn hoặc môi trường đặc biệt, vật liệu đường ống cần được lựa chọn kỹ lưỡng nhằm đảm bảo độ bền lâu dài cho toàn bộ hệ thống.

3. Thiết bị lọc bụi – “Trái tim” trong sơ hồ hệ thống hút lọc bụi

Đây là bộ phận quan trọng nhất trong sơ đồ hệ thống hút lọc bụi. Nhiệm vụ của thiết bị lọc bụi là tách bụi ra khỏi dòng khí, thu hồi bụi và đảm bảo khí thải đạt tiêu chuẩn môi trường trước khi xả ra ngoài. Các công nghệ lọc phổ biến gồm:

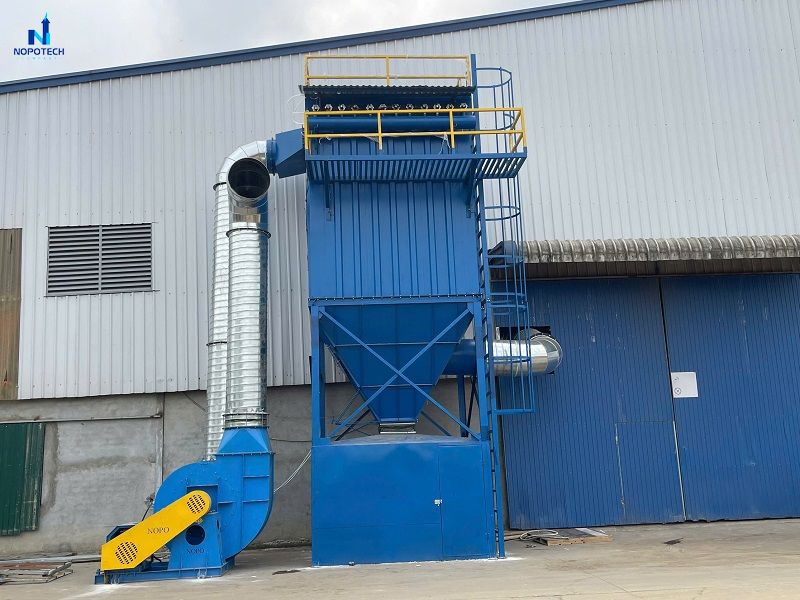

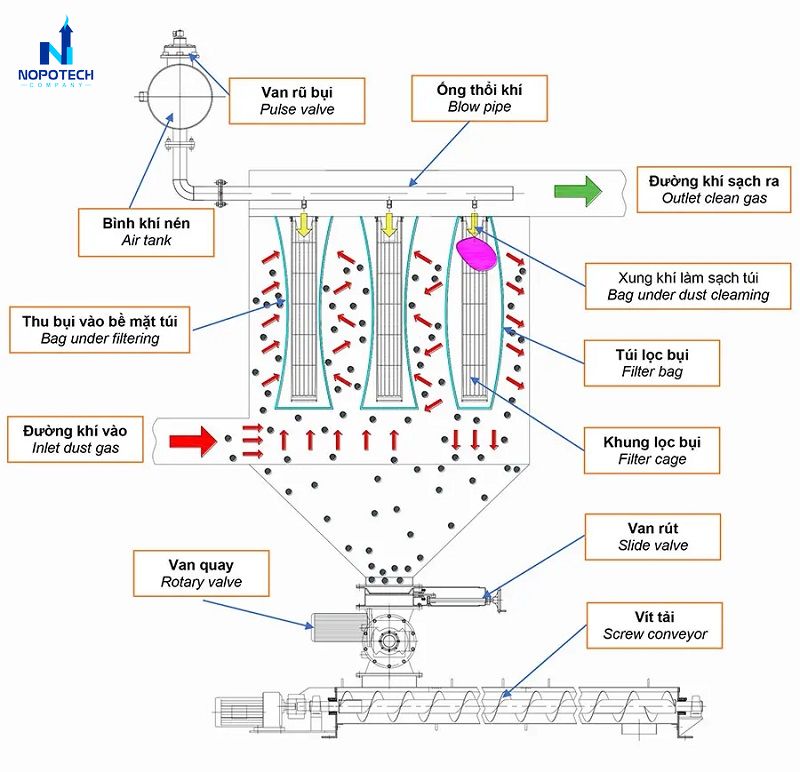

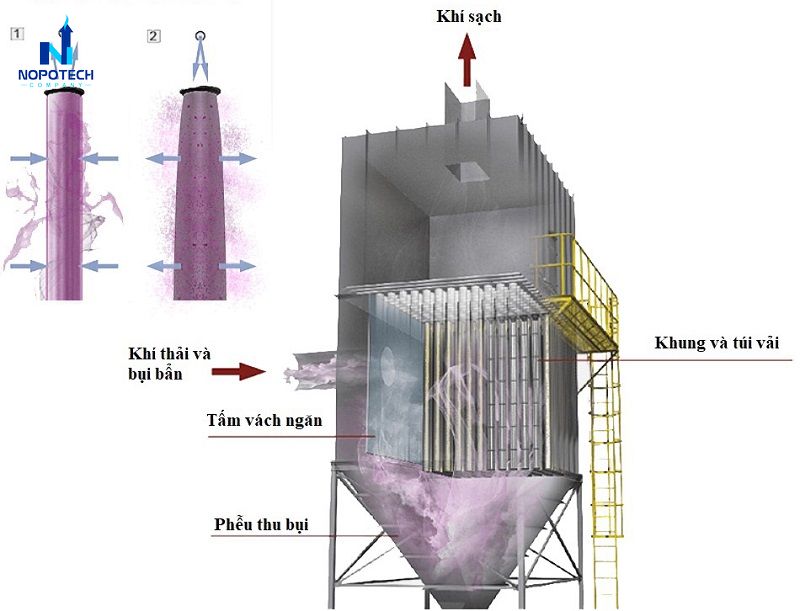

Hệ thống lọc bụi túi vải

Nguyên lý:

• Khí chứa bụi đi qua các túi lọc bằng vật liệu chuyên dụng. Bụi được giữ lại trên bề mặt túi, còn khí sạch đi qua và thoát ra ngoài.

Ưu điểm:

• Hiệu suất lọc cao trên 99%.
• Lọc được bụi mịn.
• Chi phí đầu tư hợp lý.
• Phù hợp nhiều ngành nghề.

Ứng dụng:

• Xi măng.
• Gỗ.
• Thức ăn chăn nuôi.
• Hóa chất.
• Luyện kim.

Hệ thống lọc bụi Cartridge

Hệ thống hút lọc bụi Cartridge là dạng lõi lọc xếp nếp giúp tăng diện tích lọc trên cùng một không gian.

Ưu điểm:

• Hiệu suất rất cao.
• Tiết kiệm diện tích.
• Dễ thay thế.
• Phù hợp với bụi mịn.

Ứng dụng:

• Hàn cắt kim loại.
• Sơn tĩnh điện.
• Gia công cơ khí chính xác.
• Điện tử.

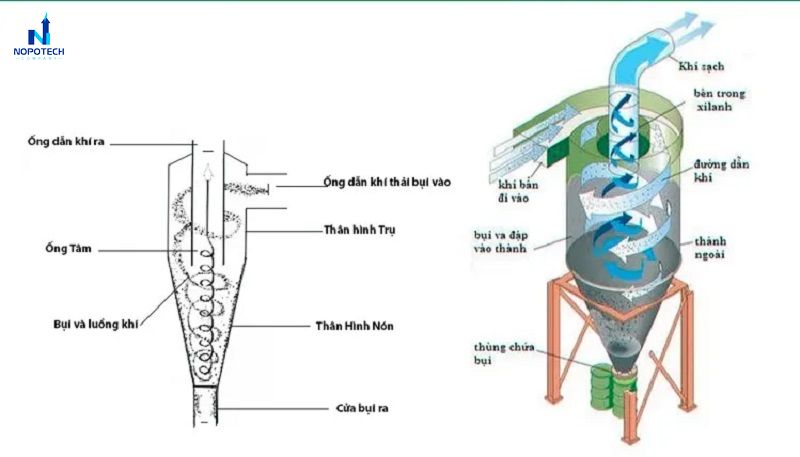

Hệ thống Cyclone tách bụi

Hệ thống Cyclone sử dụng lực ly tâm để tách bụi khỏi dòng khí.

Ưu điểm:

• Không dùng vật liệu lọc.
• Chi phí vận hành thấp.
• Chịu nhiệt tốt.
• Ít bảo trì.

Nhược điểm:

• Hiệu quả thấp đối với bụi siêu mịn.
• Cyclone thường được bố trí trước thiết bị lọc chính nhằm giảm tải cho hệ thống.

4. Quạt hút ly tâm trong sơ đồ hệ thống hút lọc bụi

Quạt hút trong sơ đồ hệ thống hút lọc bụi đóng vai trò tạo áp suất âm để hút bụi từ nguồn phát sinh qua toàn bộ hệ thống. Thông số quan trọng của quạt trong các sơ đồ hệ thống hút lọc bụi phải chú trọng là: Lưu lượng gió, cột áp, công suất động cơ, hiệu suất quạt.

Nếu lựa chọn sai quạt hút có thể dẫn đến hệ thống hút không đủ lưu lượng, hao điện năng, tắc nghẽn hệ thống và giảm tuổi thọ thiết bị lọc. Do đó việc tính toán quạt hút phải được thực hiện dựa trên dữ liệu thực tế của nhà xưởng.

5. Hệ thống thu gom và xả bụi

Sau khi được tách khỏi dòng khí, bụi sẽ được thu gom vào:

• Thùng chứa bụi.
• Phễu chứa bụi.
• Bao Jumbo.
• Van xoay tự động.

Tùy đặc điểm sản xuất, bụi có thể được tái sử dụng, thu hồi nguyên liệu hoặc xử lý như chất thải công nghiệp.

Nguyên lý hoạt động của sơ đồ hệ thống hút lọc bụi

Toàn bộ sơ đồ hệ thống hút lọc bụi hoạt động theo quy trình sau:

• Bước 1: Thu gom bụi: Bụi phát sinh từ máy móc hoặc dây chuyền được chụp hút thu gom trực tiếp.
• Bước 2: Vận chuyển bụi: Quạt hút tạo áp suất âm kéo bụi theo hệ thống đường ống.
• Bước 3: Tách bụi: Khí bụi đi vào thiết bị lọc. Tại đây bụi được giữ lại, khí sạch được tách riêng.
• Bước 4: Thu hồi bụi: Bụi rơi xuống phễu chứa và được thu gom định kỳ hoặc tự động.
• Bước 5: Xả khí sạch: Khí sau xử lý được quạt đẩy qua ống khói và thải ra môi trường.

Các sơ đồ hệ thống hút lọc bụi phổ biến hiện nay

Dưới đây là 1 số sơ đồ hệ thống hút lọc bụi phổ biến phân theo ngành, lĩnh vực đặc thù.

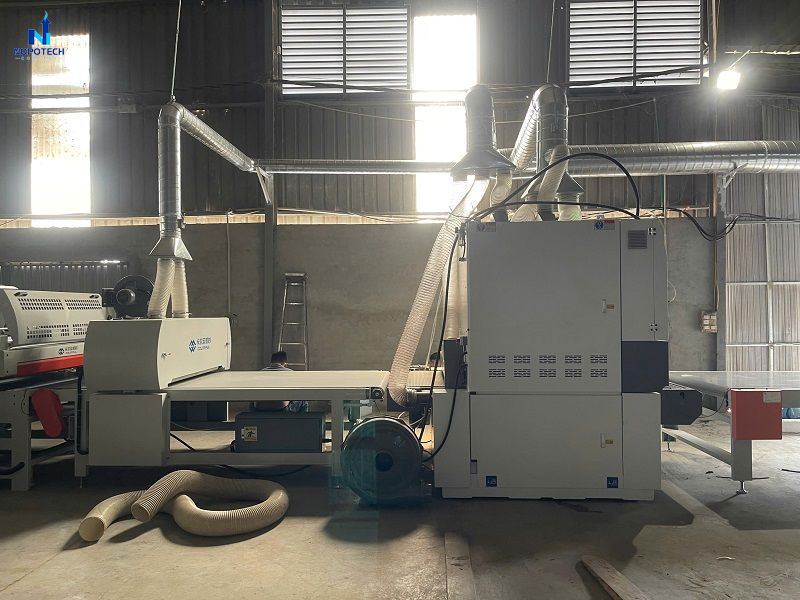

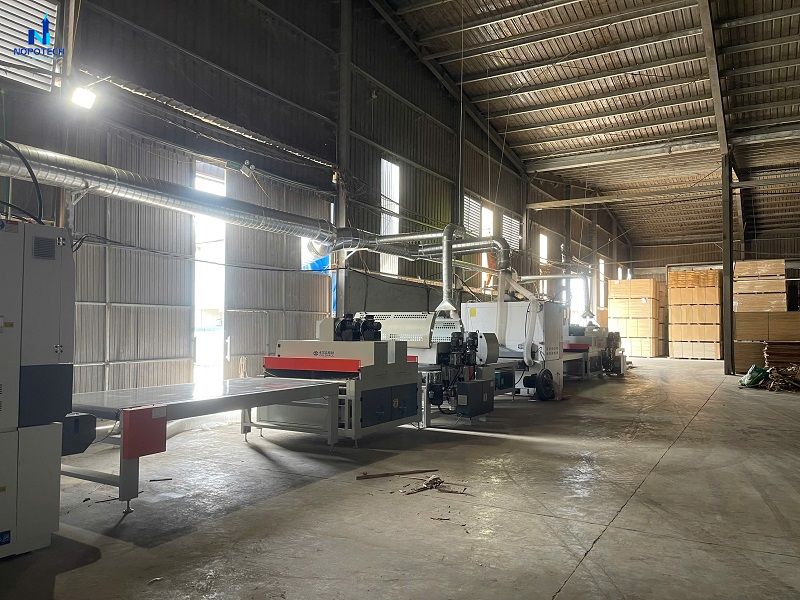

Sơ đồ hệ thống hút lọc bụi gỗ

Đặc điểm:

• Lưu lượng lớn.
• Bụi kích thước trung bình đến lớn.
• Khả năng cháy nổ cao.

Cấu hình thường dùng:

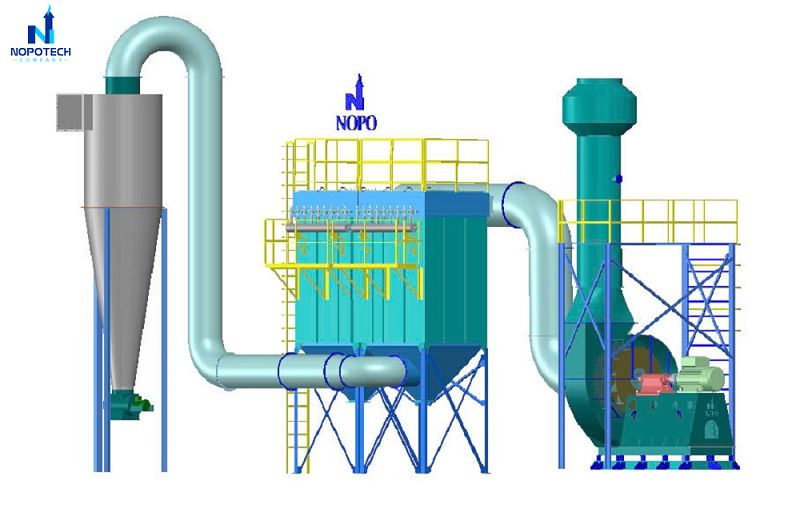

Chụp hút → Đường ống → Cyclone → Túi lọc → Quạt hút → Ống khói.

Sơ đồ hệ thống hút lọc bụi xi măng

Đặc điểm:

• Bụi mịn.
• Nồng độ bụi cao.
• Hoạt động liên tục.

Cấu hình:

Chụp hút → Đường ống → Lọc bụi túi vải Pulse Jet → Quạt hút → Ống khói.

Sơ đồ hệ thống hút lọc bụi hàn

Đặc điểm:

• Hạt bụi siêu mịn.
• Chứa kim loại nặng.

Cấu hình:

Tay hút khói hàn → Cartridge Filter → Quạt hút → Ống khói.

Sơ đồ hệ thống hút bụi sơn

Đặc điểm:

• Hạt bụi sơn siêu nhỏ.
• Có dung môi VOC.

Cấu hình:

Buồng sơn → Lọc sơ cấp → Lọc tinh → Than hoạt tính → Quạt hút.

Những lưu ý khi thiết kế sơ đồ hệ thống hút lọc bụi

Để hệ thống vận hành ổn định và đạt hiệu quả cao, cần lưu ý những điều sau khi thiết kế sơ đồ hệ thống hút lọc bụi:

Khảo sát thực tế nhà xưởng

Mỗi nhà máy có mặt bằng, dây chuyền sản xuất và phát sinh loại bụi khác nhau. Do đó, không thể áp dụng một sơ đồ hệ thống hút lọc bụi chung cho mọi dự án. Lúc này, đơn vị phụ trách thiết kế hệ thống hút lọc bụi cần tiến hành khảo sát, đo đạc dữ liệu thực tế để từ đó tính toán và lựa chọn công nghệ, thiết bị, thông số hệ thống xử lý bụi phù hợp.

Tính toán lưu lượng chính xác

• Nếu tính toán lưu lượng hệ thống hút lọc bụi quá nhỏ sẽ khiến hút không hiệu quả.
• Nếu tính toán lưu lượng quá lớn sẽ gây tốn điện, tăng chi phí đầu tư hệ thống hút lọc bụi.

Chọn đúng công nghệ lọc bụi

Mỗi loại bụi cần một giải pháp phù hợp, ví dụ bụi gỗ, bụi xi măng, bụi kim loại, bụi hóa chất, bụi thực phẩm,..đều cần 1 giải pháp, 1 công nghệ riêng. Việc lựa chọn đúng công nghệ giúp tăng tuổi thọ hệ thống hút lọc bụi và giảm chi phí vận hành.

Đáp ứng quy chuẩn môi trường

Sơ đồ hệ thống hút lọc bụi phải được thiết kế đảm bảo khí thải sau xử lý đáp ứng các quy định hiện hành về môi trường. Điều này giúp doanh nghiệp tránh được các vi phạm pháp luật, dễ dàng hoàn thiện hồ sơ môi trường và nâng cao hình ảnh doanh nghiệp.

NOPOTECH – Đơn vị thiết kế và lắp đặt hệ thống hút lọc bụi chuyên nghiệp

Với nhiều năm kinh nghiệm trong lĩnh vực xử lý bụi và khí thải công nghiệp, NOPOTECH cung cấp giải pháp trọn gói từ khảo sát, thiết kế sơ đồ hệ thống hút lọc bụi đến gia công, lắp đặt và chuyển giao vận hành.

Năng lực của NOPOTECH được thể hiện qua khả năng:

• Thiết kế theo yêu cầu thực tế từng nhà máy.
• Tính toán lưu lượng và tổn thất áp suất chính xác.
• Gia công thiết bị trực tiếp tại xưởng.
• Tối ưu chi phí đầu tư.
• Hỗ trợ bảo trì, bảo dưỡng dài hạn.
• Đảm bảo hiệu quả xử lý và tiêu chuẩn môi trường.

Các hệ thống hút lọc bụi mà chúng tôi đã triển khai bao gồm:

• Hệ thống hút bụi gỗ.
• Hệ thống hút bụi xi măng.
• Hệ thống hút bụi cơ khí.
• Hệ thống hút bụi hàn.
• Hệ thống hút bụi sơn.
• Hệ thống hút bụi thực phẩm.
• Và nhiều nhà máy, nhà xưởng, cơ sở thuộc các lĩnh vực công nghiệp khác.

Hiểu rõ sơ đồ hệ thống hút lọc bụi là bước quan trọng giúp doanh nghiệp lựa chọn giải pháp xử lý bụi phù hợp, nâng cao hiệu quả sản xuất và đáp ứng các yêu cầu về môi trường. Một hệ thống được thiết kế đúng ngay từ đầu không chỉ mang lại hiệu quả thu gom bụi tối ưu mà còn giúp tiết kiệm đáng kể chi phí vận hành và bảo trì trong dài hạn.

Nếu doanh nghiệp của bạn đang cần tư vấn thiết kế, cải tạo hoặc đầu tư hệ thống hút lọc bụi công nghiệp, NOPOTECH sẵn sàng đồng hành và cung cấp giải pháp tối ưu nhất cho từng ngành nghề sản xuất. Liên hệ ngay với chúng tôi qua hotline: 0982 818 711.
