Nguyên Lý Và Cấu Tạo Hệ Thống Hút Lọc Bụi Công Nghiệp Chi Tiết Từ A-Z

Hiện nay, việc đầu tư hệ thống hút lọc bụi công nghiệp ngày càng trở thành yêu cầu bắt buộc đối với các nhà máy hiện đại. Vậy hệ thống hút lọc bụi hoạt động như thế nào? Cấu tạo của hệ thống gồm những bộ phận gì? Hãy cùng NOPOTECH tìm hiểu chi tiết về nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp trong bài viết dưới đây.

Hệ thống hút lọc bụi là gì?

Trước khi tìm hiểu về nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp, chúng ta cần nắm được hệ thống này là gì?

Hệ thống hút lọc bụi công nghiệp là tổ hợp các thiết bị được thiết kế nhằm thu gom, vận chuyển, tách lọc và xử lý bụi phát sinh trong quá trình sản xuất. Nhiệm vụ chính của hệ thống là loại bỏ các hạt bụi ra khỏi dòng khí trước khi thải ra môi trường hoặc tuần hoàn trở lại nhà xưởng.

Tùy theo đặc tính bụi, lưu lượng khí và yêu cầu xử lý, hệ thống có thể sử dụng nhiều công nghệ lọc khác nhau như:

• Lọc bụi túi vải (Bag Filter)
• Lọc bụi Cartridge
• Lọc bụi Cyclone
• Lọc bụi tĩnh điện ESP
• Lọc bụi ướt (Wet Scrubber)

Mục tiêu cuối cùng mà hệ thống này hướng đến là đảm bảo nồng độ bụi sau xử lý đạt tiêu chuẩn môi trường, đồng thời tạo môi trường làm việc sạch sẽ và an toàn.

Nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp chi tiết

Việc nắm được nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp là rất quan trọng. Từ đó, giúp doanh nghiệp có thể dễ dàng lựa chọn giải pháp xử lý bụi phù hợp cho nhà máy, nhà xưởng của mình. Đồng thời an tâm đầu tư hệ thống, vận hành hệ thống đúng cách, hiệu quả.

Nguyên lý hoạt động của hệ thống hút lọc bụi

Mặc dù có nhiều công nghệ lọc khác nhau, nhưng hầu hết các hệ thống hút lọc bụi hiện nay đều hoạt động theo một quy trình khép kín gồm 4 giai đoạn chính.

1. Thu gom bụi tại nguồn phát sinh

Bụi được sinh ra từ các công đoạn như: Cắt kim loại, mài đánh bóng, hàn, nghiền nguyên liệu, trộn vật liệu, đóng bao bì sản phẩm,…

Tại các vị trí này, hệ thống bố trí chụp hút hoặc miệng hút nhằm thu gom bụi ngay khi phát sinh. Khi quạt hút hoạt động, áp suất âm được tạo ra trong hệ thống đường ống, giúp hút dòng khí chứa bụi vào bên trong mà không để bụi phát tán ra môi trường xung quanh.

2. Vận chuyển bụi qua hệ thống đường ống

Sau khi được hút vào, bụi sẽ di chuyển theo hệ thống đường ống dẫn đến thiết bị lọc trung tâm.

Giai đoạn này đòi hỏi kỹ thuật thiết kế hệ thống đường ống nói riêng và hệ thống hút lọc bụi nói chung phải chính xác nhằm:

• Hạn chế tổn thất áp suất
• Tránh lắng đọng bụi trong đường ống
• Đảm bảo vận tốc khí phù hợp
• Giảm tiêu hao điện năng

Đây là yếu tố quyết định lớn đến hiệu suất vận hành toàn bộ hệ thống hút lọc bụi công nghiệp.

3. Tách và lọc bụi

Đây là công đoạn quan trọng nhất trong toàn bộ hệ thống. Do đó, khi tìm hiểu về nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp, chúng ta cần nắm rõ phần này.

Tùy thuộc vào tính chất bụi, công nghệ lọc sẽ được lựa chọn phù hợp.

• Lọc bụi bằng túi vải hoặc Cartridge: Dòng khí chứa bụi đi xuyên qua vật liệu lọc. Các hạt bụi bị giữ lại trên bề mặt túi lọc hoặc lõi Cartridge, trong khi không khí sạch tiếp tục đi qua.
• Phương pháp này có khả năng xử lý bụi mịn rất hiệu quả, đạt hiệu suất từ 99% đến 99,9%.

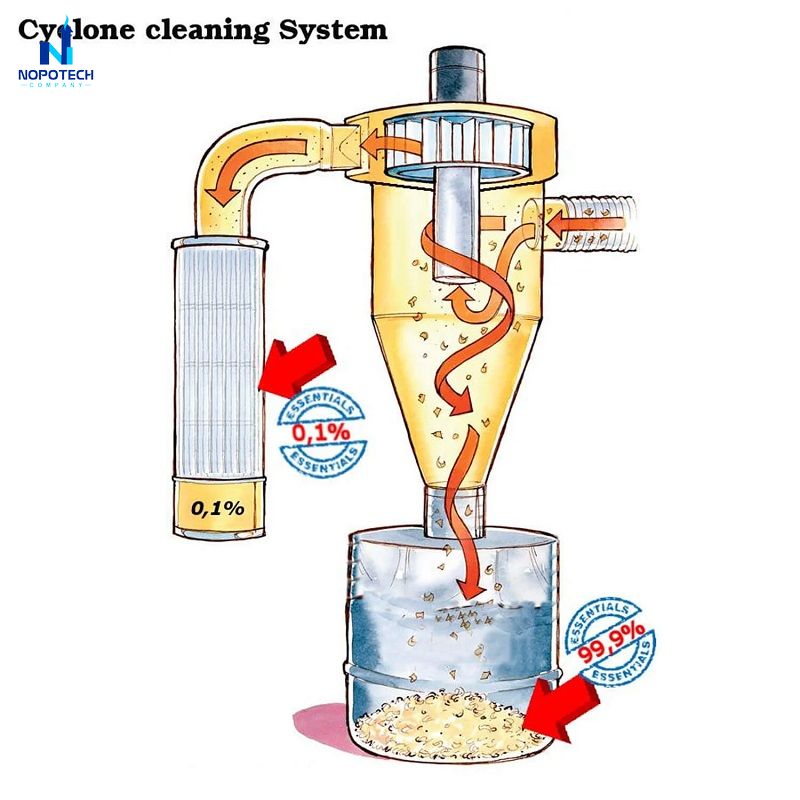

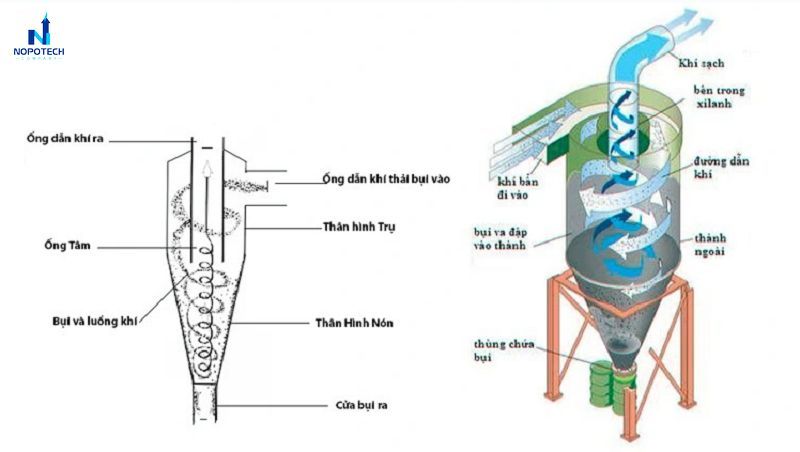

• Lọc bụi Cyclone: Cyclone hoạt động dựa trên nguyên lý lực ly tâm. Khi dòng khí đi vào buồng cyclone với tốc độ cao, các hạt bụi có khối lượng lớn bị văng vào thành thiết bị và rơi xuống phễu chứa bụi. Cyclone thường được sử dụng làm thiết bị tiền xử lý trước các hệ thống lọc tinh.

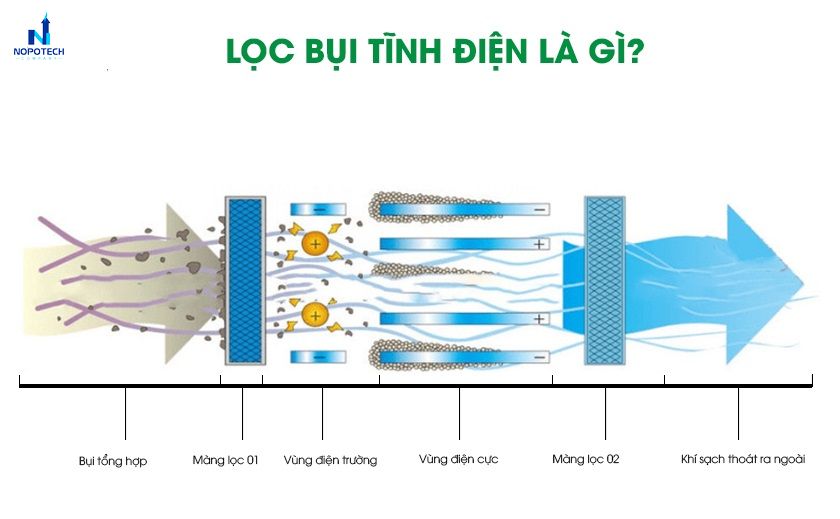

• Lọc bụi tĩnh điện: Hệ thống sử dụng điện trường cao áp để ion hóa các hạt bụi. Sau khi mang điện tích, bụi bị hút về các bản cực thu bụi và được giữ lại tại đây. Công nghệ này đặc biệt phù hợp với các nhà máy nhiệt điện, xi măng và luyện kim.

4. Thải khí sạch ra môi trường

Sau khi đi qua bộ lọc, luồng khí sạch được quạt hút đẩy ra ngoài thông qua ống khói hoặc cửa xả.

Trong nhiều nhà máy hiện đại, nguồn khí sạch này còn được tận dụng để:

• Tuần hoàn lại nhà xưởng
• Tiết kiệm năng lượng điều hòa
• Giảm chi phí vận hành

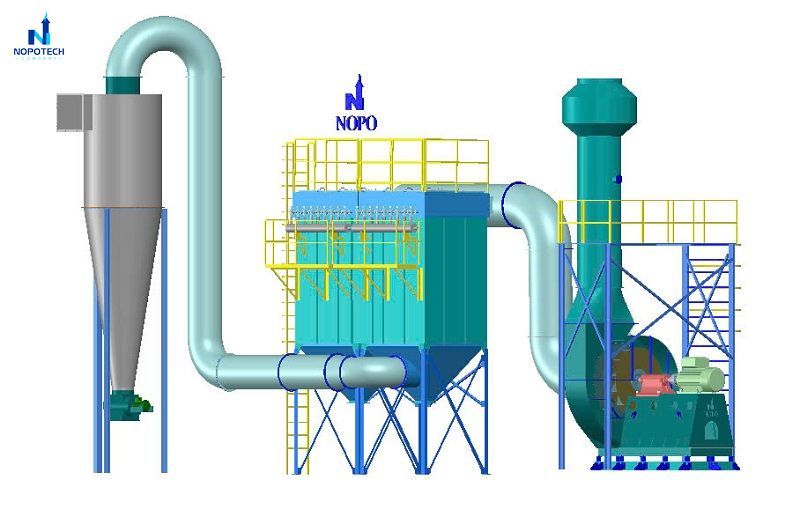

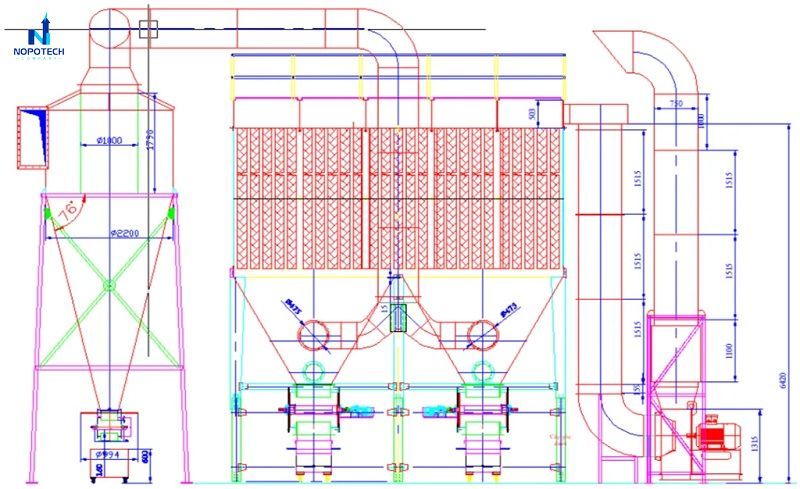

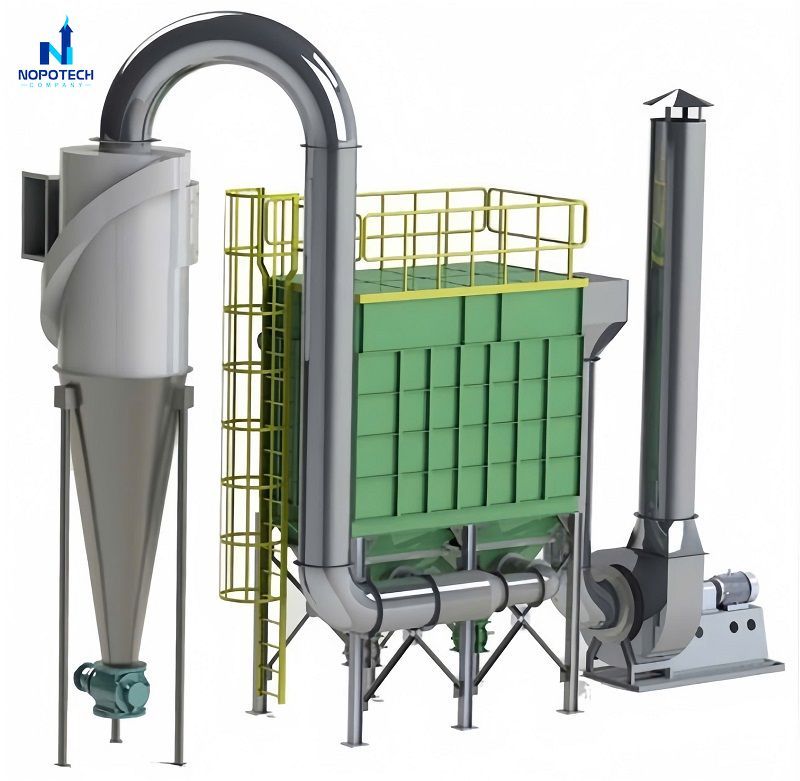

Cấu tạo hệ thống hút lọc bụi công nghiệp

Một hệ thống hút lọc bụi tiêu chuẩn thường bao gồm 6 nhóm thiết bị chính.

1. Động cơ điện

Động cơ điện là nguồn năng lượng chính của toàn bộ hệ thống hút lọc bụi công nghiệp.  Nhiệm vụ của động cơ bao gồm:

• Truyền động cho quạt hút
• Cung cấp công suất vận hành
• Đảm bảo lưu lượng khí ổn định

Công suất động cơ thường được lựa chọn dựa trên:

• Lưu lượng gió yêu cầu
• Tổn thất áp suất hệ thống
• Loại bụi cần xử lý
• Thời gian vận hành

Việc tính toán sai công suất động cơ có thể dẫn đến tiêu hao điện năng lớn hoặc không đạt hiệu quả hút bụi.

2. Chụp hút và cổng hút bụi

Trong nguyên lý và cấu tạo của hệ thống hút lọc bụi công nghiệp thì chụp hút là vị trí đầu tiên tiếp xúc với nguồn phát sinh bụi. Vai trò của bộ phận này là:

• Thu gom bụi tại nguồn
• Giảm thất thoát bụi ra môi trường
• Nâng cao hiệu quả xử lý

Tùy từng ứng dụng mà kỹ sư sẽ thiết kế chụp hút dạng mái che, chụp hút khe, chụp hút cánh tay mềm hay chụp hút bao quanh thiết bị. Một thiết kế chụp hút hợp lý có thể quyết định đến hơn 50% hiệu quả thu gom bụi của toàn hệ thống lọc bụi.

3. Hệ thống đường ống dẫn bụi

Đường ống có nhiệm vụ vận chuyển bụi từ điểm phát sinh đến thiết bị lọc. Trong nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp thì đây cũng là bộ phận cực kỳ quan trọng.

Thông thường đường ống được chế tạo từ các vật liệu chính như: Tôn mạ kẽm, thép CT3, Inox 304, Inox 316,.. Các yếu tố cần tính toán gồm đường kính ống, vận tốc khí, góc cua và tổn thất áp suất. Thiết kế tối ưu giúp giảm điện năng tiêu thụ và hạn chế tình trạng tắc nghẽn đường ống.

4. Bộ phận lọc bụi

Đây được xem là “trái tim” của toàn bộ hệ thống hút lọc bụi. Đồng thời bộ phận lọc bụi đóng vai trò quyết định đối với nguyên lý và cấu tạo tạo hệ thống hút lọc bụi công nghiệp.

Tùy theo đặc tính bụi mà lựa chọn:

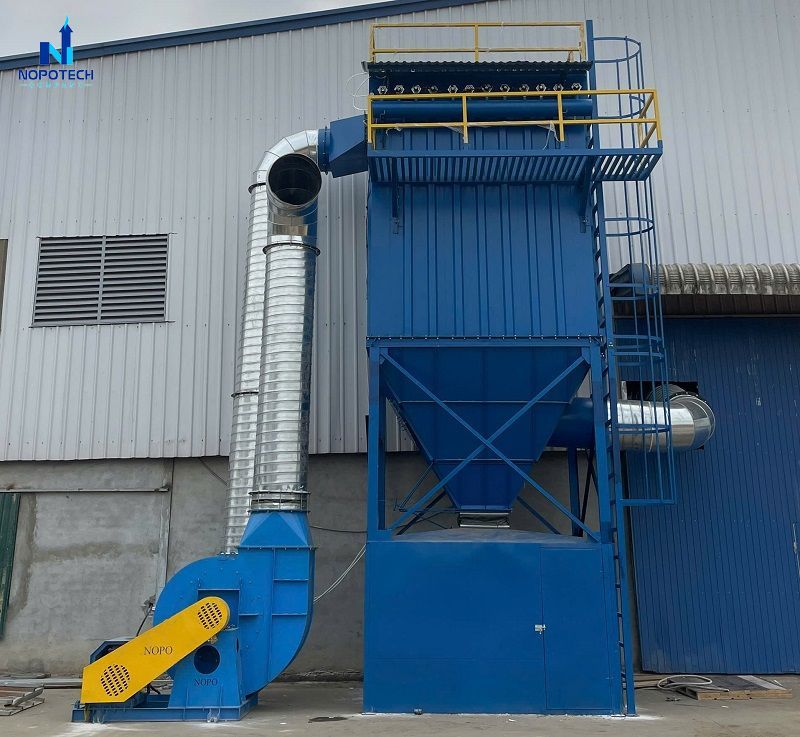

• Hệ thống lọc bụi túi vải:  Phù hợp với bụi gỗ, bụi xi măng, bụi than, bụi thức ăn chăn nuôi,.. Hệ thống hút lọc bụi có ưu điểm là: Hiệu suất lọc bụi cao, chi phí đầu tư hợp lý, dễ bảo trì, đặc biệt có khả năng xử lý bụi mịn, bụi kích thước nhỏ cực tốt.

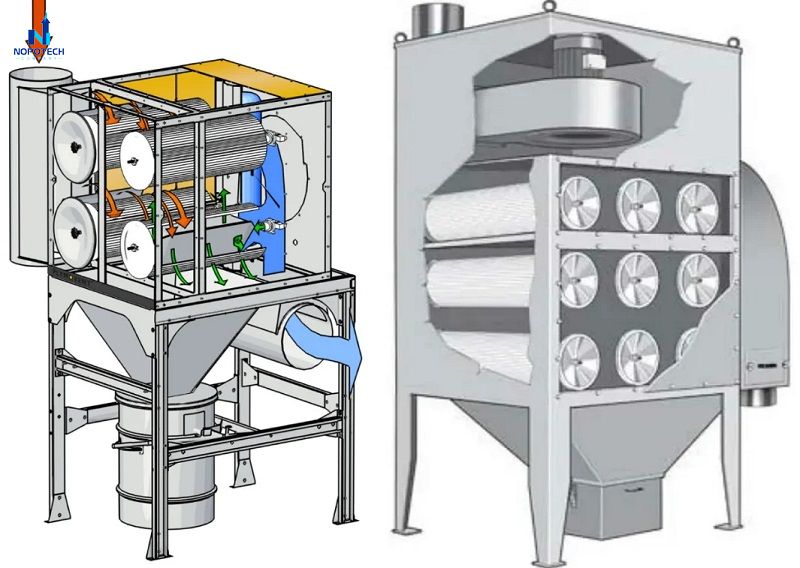

• Hệ thống lọc bụi Cartridge: Phù hợp với nhu cầu xử lý bụi mịn, bụi kim loại, bụi hàn, bụi sơn tĩnh điện,.. Ưu điểm mà công nghệ cartridge đem lại là diện tích lọc lớn, thiết kế hệ thống nhỏ gọn, hiệu quả lọc bụi vượt trội.
• Hệ thống Cyclone: Phù hợp với xử lý bụi thô, bụi có tỉ trọng lớn. Ưu điểm của cyclone lọc bụi là hệ thống không dùng vật liệu lọc, chi phí vận hành thấp và tuổi thọ thiết bị cao.

5. Phễu chứa bụi và hệ thống xả bụi

Sau khi được tách ra khỏi dòng khí, bụi sẽ rơi xuống phễu chứa phía dưới. Tùy theo quy mô hệ thống có thể sử dụng van xoay (van sao), van vít tải thu hồi bụi, băng tải vận chuyển bụi hay thùng chứa bụi di động.

Thiết kế của các bộ phận này phải phù hợp giúp việc thu gom và xử lý bụi trở nên thuận tiện hơn.

6. Quạt hút công nghiệp

Quạt hút là thiết bị tạo áp suất âm cho toàn bộ hệ thống hút lọc bụi. Quạt cũng đóng vai trò không thể thiếu trong nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp.

Các loại quạt thường sử dụng gồm:

• Quạt ly tâm thấp áp
• Quạt ly tâm trung áp
• Quạt ly tâm cao áp

Việc lựa chọn quạt công nghiệp cho hệ thống hút lọc bụi công nghiệp phụ thuộc vào: Lưu lượng khí, trở lực hệ thống, loại bụi cần xử lý và nhiệt độ khí thải. Một hệ thống dù có bộ lọc tốt đến đâu nhưng lựa chọn quạt không phù hợp vẫn không thể đạt hiệu quả vận hành tối ưu.

7. Hệ thống điều khiển và phụ kiện

Ngoài các thiết bị chính, khi nói đến nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp còn bao gồm:

• Tủ điện điều khiển
• Biến tần
• Cảm biến áp suất
• Đồng hồ đo chênh áp
• Mặt bích kết nối
• Cửa thăm bảo trì
• Van điều tiết gió

Các phụ kiện này giúp hệ thống hút lọc bụi vận hành ổn định, an toàn và tiết kiệm năng lượng.

Vì sao cần lắp đặt hệ thống hút lọc bụi?

Khi đã nắm được về nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp thì ta sẽ hiểu việc đầu tư hệ thống hút lọc bụi mang lại nhiều lợi ích thiết thực cho doanh nghiệp.

Bảo vệ sức khỏe người lao động

Bụi công nghiệp là nguyên nhân gây ra nhiều bệnh nghề nghiệp như: Viêm phổi, hen suyễn, bệnh phổi tắc nghẽn mãn tính, bệnh bụi phổi silic,… Hệ thống hút lọc bụi giúp giảm đáng kể nồng độ bụi trong không khí từ đó bảo vệ sức khỏe công nhân.

Đáp ứng quy định môi trường

Các doanh nghiệp hiện nay phải tuân thủ nghiêm ngặt các quy chuẩn khí thải và môi trường. Hệ thống hút lọc bụi giúp doanh nghiệp đáp ứng yêu cầu kiểm tra từ cơ quan chức năng.

Bảo vệ máy móc thiết bị

Bụi tích tụ lâu ngày có thể làm giảm tuổi thọ máy móc, gây quá nhiệt động cơ, tăng chi phí bảo trì thiết bị. Vậy nên, việc lắp đặt hệ thống hút lọc bụi, kiểm soát bụi hiệu quả giúp nâng cao độ bền của dây chuyền sản xuất.

Giảm nguy cơ cháy nổ

Đối với các loại bụi dễ cháy như: Bụi gỗ, bụi nhựa, bụi kim loại,..thì hệ thống hút bụi đóng vai trò quan trọng trong việc hạn chế nguy cơ cháy nổ và mất an toàn lao động.

Ứng dụng của hệ thống hút lọc bụi công nghiệp

Ngày nay với nguyên lý và cấu tạo hệ thống hút lọc bụi công nghiệp tiêu chuẩn, chặt chẽ như vậy, hệ thống này được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Nhà máy sản xuất gỗ
• Nhà máy xi măng
• Nhà máy thép
• Nhà máy nhôm
• Nhà máy nhựa
• Nhà máy thực phẩm
• Nhà máy thức ăn chăn nuôi
• Nhà máy dược phẩm
• Xưởng cơ khí
• Xưởng hàn cắt kim loại

Mỗi ngành nghề sẽ có giải pháp thiết kế riêng nhằm đạt hiệu quả xử lý tối ưu nhất.

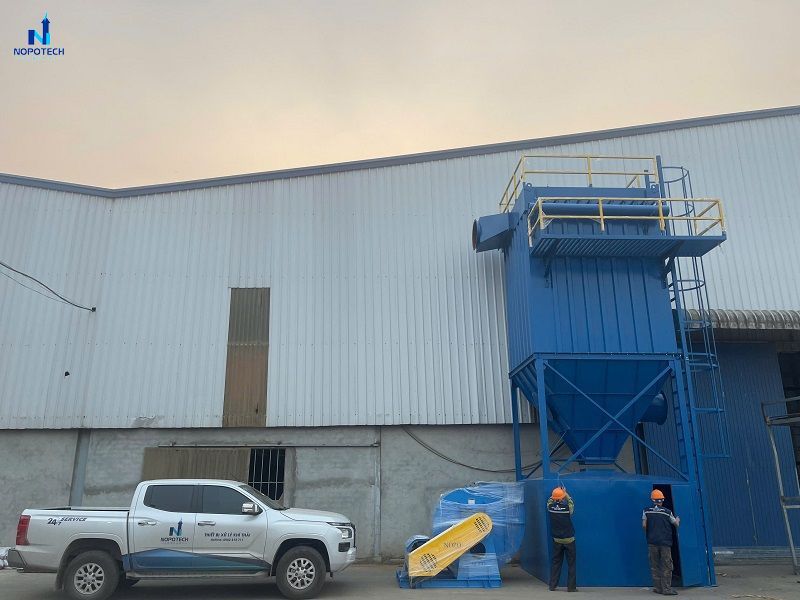

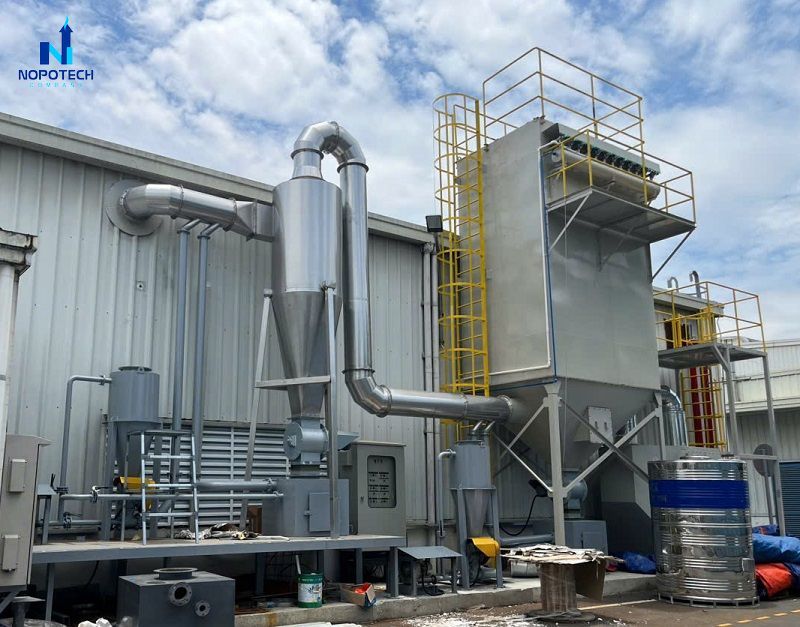

NOPOTECH – Đơn vị thiết kế và lắp đặt hệ thống hút lọc bụi uy tín

Với nhiều năm kinh nghiệm trong lĩnh vực xử lý môi trường công nghiệp, NOPOTECH chuyên tư vấn, thiết kế và thi công hệ thống hút lọc bụi theo yêu cầu thực tế của từng nhà máy.

Chúng tôi cung cấp đa dạng giải pháp:

• Hệ thống lọc bụi túi vải
• Hệ thống lọc bụi Cartridge
• Hệ thống lọc bụi Cyclone
• Hệ thống xử lý bụi kết hợp xử lý khí thải
• Hệ thống hút bụi trung tâm

Mỗi dự án đều được khảo sát thực tế, tính toán lưu lượng khí, lựa chọn công nghệ phù hợp nhằm đảm bảo hiệu quả xử lý cao, tiết kiệm chi phí đầu tư và vận hành lâu dài.

Bên cạnh đó, NOPOTECH luôn đảm bảo báo giá hệ thống hút lọc bụi công nghiệp cạnh tranh, minh bạch và hợp lý nhất thị trường. Cam kết không phát sinh phụ phí và tư vấn các giải pháp giúp doanh nghiệp tối ưu chi phí, tiết kiệm ngân sách mà vẫn đảm bảo hiệu quả tốt.

Như vậy, hiểu rõ nguyên lý và cấu tạo hệ thống hút lọc bụi là nền tảng quan trọng để lựa chọn giải pháp xử lý bụi phù hợp cho từng ngành sản xuất. Một hệ thống được thiết kế đúng kỹ thuật không chỉ giúp kiểm soát ô nhiễm hiệu quả mà còn nâng cao năng suất, bảo vệ sức khỏe người lao động và đảm bảo doanh nghiệp đáp ứng các yêu cầu về môi trường. Nếu cần tư vấn giải pháp hút lọc bụi tối ưu cho nhà máy, doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm thực tế và năng lực thiết kế chuyên sâu để đảm bảo hiệu quả đầu tư lâu dài. NOPOTECH luôn sẵn sàng hỗ trợ bạn nhé!
