Trong hệ thống lọc bụi túi vải công nghiệp, để xử lý tình trạng bụi bám dày trên bề mặt túi lọc, làm giảm hiệu suất lọc cũng như tăng trở lực dòng khí thì người ta sử dụng bộ bo mạch điều khiển, bên cạnh van rũ bụi. Vậy mạch điều khiển van rũ bụi là gì? Cùng tìm hiểu dưới bài viết sau của NOPOTECH nhé!
Mạch điều khiển van rũ bụi là gì?

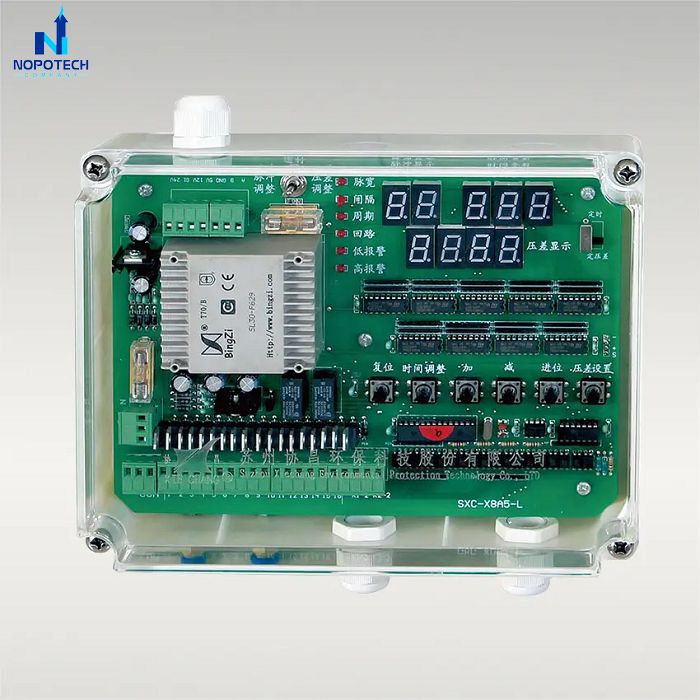

Mạch điều khiển van rũ bụi hay tên gọi đầy đủ là bo mạch điều khiển van rũ bụi (pulse controller). Đây là thiết bị điện tử chuyên dùng để điều khiển quá trình đóng – mở các van điện từ rũ bụi trong hệ thống lọc bụi túi vải.
Bo mạch này cho phép người vận hành cài đặt chính xác về:
- Thời gian mở van (pulse width)
- Thời gian giãn cách giữa các van (pulse interval)
- Chu kỳ lặp lại toàn bộ quá trình rũ bụi (cycle interval)
- Số lượng van cần điều khiển
Nhờ đó, túi lọc được làm sạch định kỳ bằng các xung khí nén ngắn, đảm bảo:
- Hiệu suất lọc bụi luôn ổn định
- Hạn chế tắc nghẽn túi lọc
- Duy trì lưu lượng khí và áp suất hệ thống
Vai trò của mạch điều khiển van rũ bụi trong hệ thống lọc bụi
Trong hệ thống lọc bụi túi vải, bụi sẽ bám dần trên bề mặt túi trong quá trình vận hành. Nếu không được rũ bụi đúng thời điểm và đúng chu kỳ, hệ thống sẽ gặp các vấn đề như:
- Tăng chênh áp
- Giảm lưu lượng hút
- Hao tốn điện năng
- Nhanh hư hỏng túi lọc
Mạch điều khiển van rũ bụi giúp giải quyết triệt để các vấn đề này bằng cách:
- Điều khiển rũ bụi tự động, chính xác
- Giảm sự phụ thuộc vào con người
- Nâng cao độ ổn định và tuổi thọ toàn hệ thống
Thông số kỹ thuật cơ bản của mạch
Một số thông số kỹ thuật tiêu biểu của bo mạch điều khiển van rũ bụi hiện nay gồm:
- Điện áp vào: 220VAC
- Điện áp ra: 24VDC hoặc 220VAC (điện áp điều khiển van rũ bụi)
- Tần số: 50Hz
- Cấp bảo vệ: IP65 – phù hợp môi trường công nghiệp nhiều bụi, độ ẩm cao
Thông số cài đặt rũ bụi:
- Pulse width (thời gian xả 1 van): 1 – 9999 (x0.01s)
- Pulse interval (thời gian giãn cách giữa 2 van): 1 – 9999 (x1s)
- Cycle interval (thời gian bắt đầu lại chu kỳ): 1 – 9999 (x1s)
- Số van điều khiển: Từ 1 van đến giới hạn tối đa của từng model
- Chức năng khởi động (Starting up function): 1 – 3

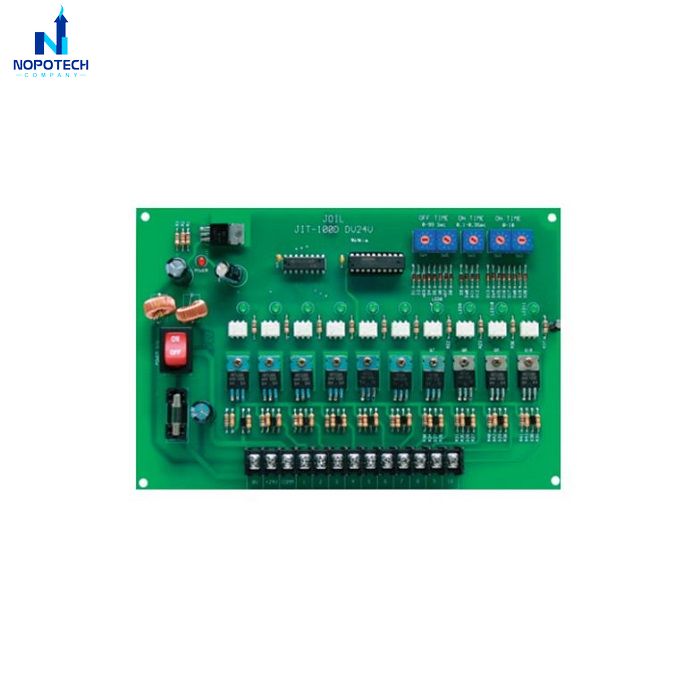

Cấu tạo của mạch điều khiển van rũ bụi
Một bo mạch điều khiển van rũ bụi tiêu chuẩn thường gồm các bộ phận chính sau:
1. Bộ nguồn
Cung cấp điện áp phù hợp (220VAC hoặc 24VDC) cho toàn bộ bo mạch và hệ thống điều khiển.
2. Bộ vi xử lý/Timer
Đóng vai trò trung tâm xử lý, cho phép cài đặt thời gian đóng – mở van, chu kỳ rũ bụi và các thông số vận hành khác.
3. Relay/Triac
Truyền tín hiệu điều khiển từ bo mạch đến các van điện từ rũ bụi.
4. Ngõ ra nhiều kênh
Tùy model có thể điều khiển: 4, 6, 8, 12, 20, 30, 48 van điện từ
5. Bảng hiển thị và điều chỉnh
- Màn hình LED hiển thị thông số
- Núm vặn hoặc phím bấm giúp thao tác cài đặt nhanh chóng, trực quan
Nguyên lý hoạt động của mạch điều khiển van rũ bụi
Mạch điều khiển van rũ bụi hoạt động theo nguyên lý chính như sau:
- Bo mạch phát tín hiệu điện đến van điện từ theo thứ tự đã cài đặt
- Van điện từ mở trong thời gian rất ngắn (thường 0.1 – 0.5 giây)
- Xung khí nén được phun ngược vào túi lọc
- Bụi bám trên bề mặt túi rơi xuống phễu chứa
- Chu kỳ lặp lại liên tục theo chương trình cài đặt
Quá trình này giúp hệ thống:
- Duy trì hiệu suất lọc bụi >95%
- Giữ ổn định lưu lượng khí
- Giảm tiêu hao khí nén không cần thiết
Phân loại mạch điều khiển van rũ bụi phổ biến
Hiện nay trên thị trường có đa dạng các loại mạch điều khiển van rũ bụi khác nhau. Tuy nhiên, có thể liệt kê ra các dòng chính như sau:
1. Phân loại theo điện áp vào/ra – kiểu online
- 220V / 220V: DMK-5CSZ-12A, DMK-5CSZ-20A, DMK-5CSZ-30A, DMK-5CSZ-48A
- 220V / 24VDC: DMK-5CSZ-12D, DMK-5CSZ-20D, DMK-5CSZ-30D, DMK-5CSZ-48D
2. Phân loại theo kiểu điều khiển offline
- DMK-5CSL-12A, 12D, 20A, 20D, 30A, 30D, 48A, 48D
3. Phân loại theo điều khiển chênh áp
Điều khiển rũ bụi dựa trên chênh áp giữa buồng khí sạch và buồng khí bẩn:
- MCS-6CSD-12D / 24D / 30D
- MCS-6CSD-12A / 24A / 30A
Ưu điểm nổi bật của mạch điều khiển van rũ bụi
Mạch điều khiển van rũ bụi sở hữu nhiều tính năng và ưu điểm nổi bật như:
- Hoạt động ổn định, chính xác, độ tin cậy cao
- Dễ sử dụng, dễ cài đặt thông số
- Giá thành hợp lý, phù hợp nhiều quy mô nhà máy
- Vỏ bảo vệ chắc chắn, hoạt động tốt trong môi trường ẩm, bụi
- Hiển thị LED rõ ràng, dễ theo dõi trạng thái làm việc
- Tự động hóa cao, giảm chi phí vận hành và bảo trì
- Đặc biệt, bo mạch cho phép cài đặt giới hạn số van hoạt động từ Min = 1 đến Max = số cổng của mạch, giúp linh hoạt trong quá trình mở rộng hệ thống.
Ứng dụng thực tế của mạch điều khiển van rũ bụi
Mạch điều khiển van rũ bụi được sử dụng rộng rãi trong:
- Hệ thống lọc bụi túi vải công nghiệp
- Nhà máy xi măng, nhiệt điện, luyện kim
- Ngành gỗ, sơn, dệt nhuộm, bột mì
- Ngành hóa chất, phân bón, thực phẩm
- Hệ thống lọc bụi kết hợp lọc bụi tĩnh điện
Thiết bị giúp duy trì hiệu suất lọc ổn định, giảm tiêu hao khí nén, kéo dài tuổi thọ túi lọc và van điện từ.
NOPOTECH cung cấp mạch điều khiển van rũ bụi chính hãng
NOPOTECH là đơn vị chuyên cung cấp mạch điều khiển van rũ bụi chính hãng, đa dạng chủng loại và số kênh điều khiển. Chúng tôi đảm bảo đáp ứng đầy đủ nhu cầu cho các hệ thống lọc bụi túi vải trong nhà máy công nghiệp.
Sản phẩm do NOPOTECH phân phối có khả năng điều khiển từ 6 đến 48 van điện từ. Đồnh thời, mạch điều khiển van rũ bụi còn hỗ trợ nhiều chế độ vận hành như online, offline và điều khiển theo chênh áp. Từ đó, giúp hệ thống rũ bụi hoạt động chính xác, ổn định và tiết kiệm năng lượng.
Bên cạnh việc cung cấp thiết bị, NOPOTECH còn tư vấn lựa chọn mạch điều khiển van rũ bụi phù hợp với từng quy mô hệ thống, điện áp sử dụng và đặc thù khí thải. Các sản phẩm được thiết kế nhỏ gọn, dễ lắp đặt vào tủ điều khiển, hiển thị LED rõ ràng, thao tác cài đặt đơn giản và hoạt động bền bỉ trong môi trường nhiều bụi, độ ẩm cao.
Với kinh nghiệm triển khai nhiều hệ thống lọc bụi cho các ngành xi măng, thép, gỗ, hóa chất, thực phẩm, NOPOTECH cam kết mang đến giải pháp mạch điều khiển van rũ bụi hiệu quả, ổn định và tối ưu chi phí vận hành cho khách hàng.
Có thể nói mạch điều khiển van rũ bụi là thiết bị không thể thiếu trong các hệ thống lọc bụi công nghiệp hiện đại. Với khả năng điều khiển chính xác, linh hoạt và độ bền cao, bo mạch giúp hệ thống vận hành ổn định, tiết kiệm chi phí và đáp ứng các yêu cầu khắt khe về môi trường. Việc lựa chọn đúng loại mạch điều khiển, phù hợp điện áp, số lượng van và phương thức điều khiển sẽ mang lại hiệu quả tối ưu cho toàn bộ hệ thống lọc bụi. Nếu bạn cần tư vấn gì hãy liên hệ ngay với NOPOTECH theo hotline: 0982 818 711 nhé.
