Cyclone lọc bụi

Để đảm bảo cho hoạt động sản xuất an toàn và bền vững, xử lý triệt để lượng khí thải phát sinh, hiện nay rất nhiều đơn vị lựa chọn lắp đặt thiết bị hút cyclone lọc bụi của NOPOTECH. Dưới đây, chúng tôi sẽ chia sẻ đến bạn thông tin chi tiết và đầy đủ về giải pháp lọc bụi công nghiệp hiệu quả này. Cùng theo dõi nhé!

Thiết bị lọc bụi cyclone được cấu tạo như thế nào?

Trước khi tìm hiểu về cấu tạo của thiết bị cyclone lọc bụi thì chúng ta cần nắm được về:

Định nghĩa thiết bị hút lọc bụi cyclone

Thiết bị lọc bụi cyclone thực tế là 1 thiết bị lọc bụi ly tâm kiểu đứng. Về bản chất, thiết bị sẽ hình thành lực ly tâm để thực hiện tách bụi ra khỏi không khí.

Thiết bị này thường được thiết kế từ các ống dẫn gia công bằng vật liệu thép CT3, thép SS400,.. và phễu cyclone hình trụ, quạt cùng 1 số thiết bị khác như: van xả, ống xoắn,… Phần đặc biệt tạo nên tên gọi của thiết bị cyclone cũng chính là nằm ở bộ phận thân trụ cyclone.

Hiệu suất của thiết bị cyclone lọc bụi

Thiết bị đem lại hiệu suất lọc bụi lên đến ~ 98% đối với bụi thô (hạt bụi có kích thước >5 micromet).

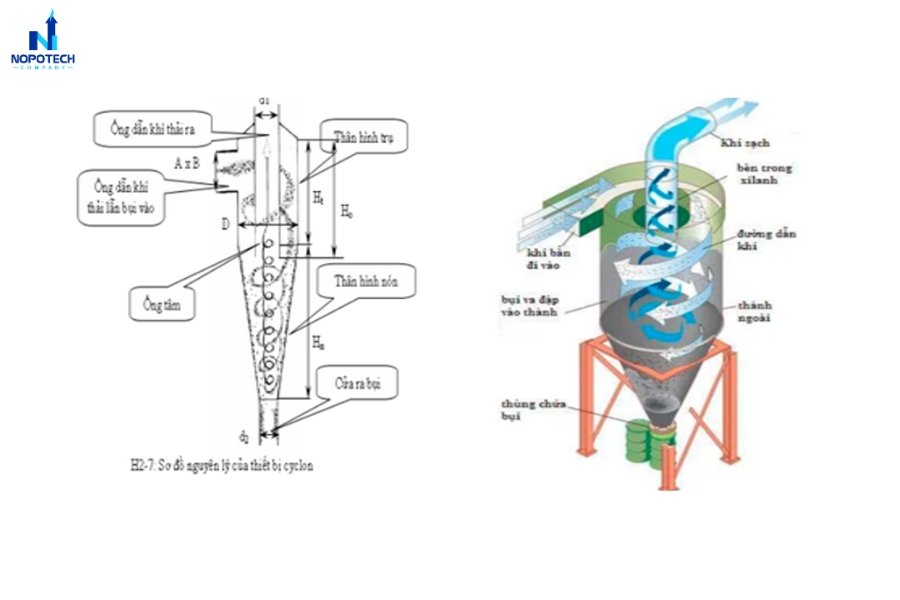

Cấu tạo của thiết bị hút lọc bụi cyclone

Các bộ phận chính cấu thành nên một thiết bị cyclone lọc bụi bao gồm:

• Cửa khí: Đây là 1 ống gió được lắp đặt trên cao và cố định với trục của thiết bị theo phương tiếp tuyến. Thông thường, việc đặt cửa khí theo góc tiếp tuyến phải được tính toán phù hợp nhằm đảm bảo tạo ra hiệu quả lốc xoáy bên trong thân trụ tốt nhất.
• Thân trụ cyclone lọc bụi đứng: Là bộ phận phân tách bụi ra khỏi dòng khí nhờ vào lực ly tâm hình thành qua các lốc xoáy. Cụ thể, tại đây bụi sẽ va vào thành trụ, bị mất động năng và rơi xuống. Thân trụ cyclone được thiết kế từ những vật liệu có khả năng chịu mài mòn cao.
• Phễu: Có chức năng thu gom bụi về ống xả bụi khi chúng bị mất động năng và rơi xuống đáy phễu.
• Ống xả bụi: Ống xả bụi sẽ vận chuyển bụi rơi xuống phễu để đưa chúng tới van xả bụi.
  Van xả bụi: Xả bụi liên tục từ ống xả bụi ra bên ngoài. Thường là van sao.
• Quạt hút ly tâm: Quạt công nghiệp ly tâm có lực hút mạnh mẽ. Chúng tạo ra lực hút để thực hiện thu gom bụi từ môi trường bên ngoài, qua đường ống dẫn vào bên trong thiết bị. Khi thiết kế thiết bị hút lọc bụi cyclone thì bộ phận quạt cần được tính toán kỹ lưỡng về lưu lượng, áp suất để đảm bảo hiệu quả và tối ưu chi phí.
• Ống thoát khí sạch: Bộ phận này giúp khí sạch được thoát ra ngoài hoặc đi vào thiết bị hút lọc thứ cấp. Chúng sẽ được lắp bên trong và đồng tâm với thân trụ đứng cyclone. Ống có 2 đầu hở, 1 đầu ở bên trong thân trụ và 1 đầu ở bên ngoài.

>>>Xem thêm: Tìm hiểu về các hệ thống hút lọc bụi công nghiệp

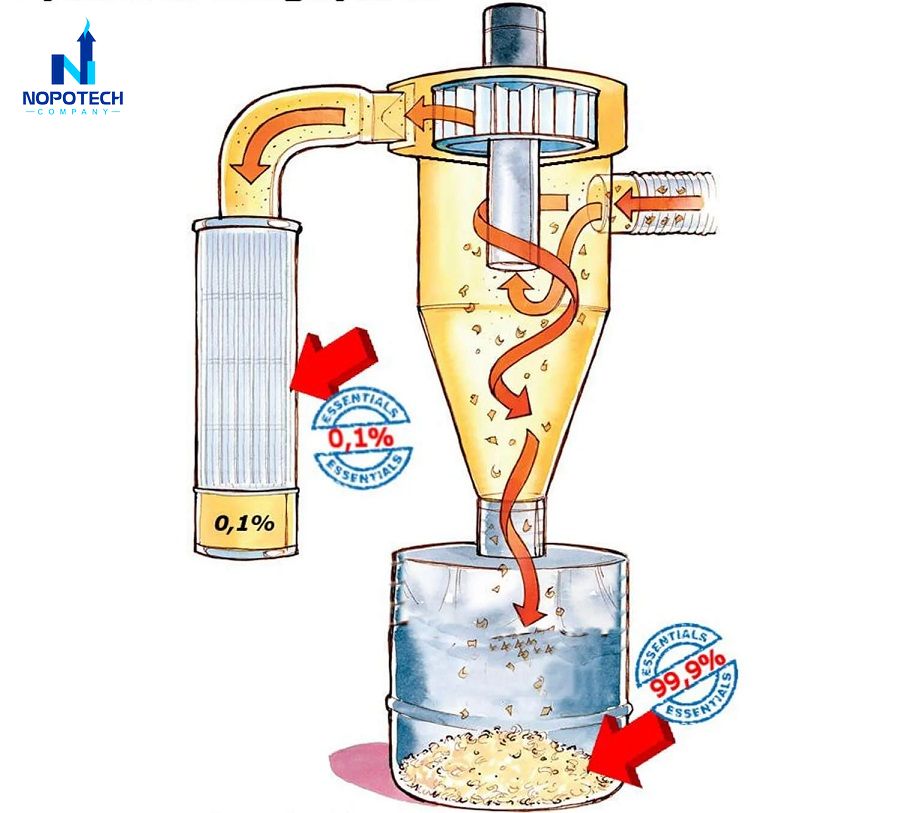

Nguyên lý hoạt động của thiết bị hút cyclone lọc bụi

Thiết bị cyclone lọc bụi hoạt động theo nguyên lý chặt chẽ như sau:

1. Quạt ly tâm chạy, tạo ra lưu lượng lớn, lực hút mạnh để thu gom khí lẫn bụi bẩn từ ngoài vào bên trong thiết bị thông qua cửa khí và thiết bị ống dẫn.
2. Dòng khí chứa bụi sẽ đi vào trong theo phương tiếp tuyến với ống trụ. Dễ hiểu hơn là dòng khí sẽ đi vào và chuyển động theo thành tròn của thân cyclone nhờ lực ly tâm của quạt.
3. Lúc này các hạt bụi sẽ bị lệch hướng, va vào thành thiết bị, mất động năng và rơi xuống phần đáy phễu (phần hình nón) ở dưới. Tại đây, bụi sẽ được thu hồi, tách khỏi dòng khí.
4. Dòng khí sạch sẽ thoát ra bên ngoài thông qua ống thoát khí sạch.
5. Khi phần bụi bẩn thu gom ở đáy thiết bị cyclone đầy thì phải tiến hành xả bụi ra bên ngoài thông qua van xả bụi.

Ưu điểm và nhược điểm của thiết bị cyclone lọc bụi

Ưu điểm

Thiết bị hút cyclone lọc bụi ngày càng được ưa chuộng bởi chúng sở hữu hàng loạt ưu điểm nổi bật như:

• Đơn giản và bền bỉ: Không có bộ phận chuyển động, cấu tạo đơn giản, dễ chế tạo, lắp đặt,t thi công, vận hành, bảo trì, bảo dưỡng, thay thế.
• Hiệu quả cao với bụi lớn: Lên đến 98% trong loại bỏ các hạt bụi có kích thước lớn
  (trên 5 micromet).
• Chịu được môi trường khắc nghiệt: Hoạt động tốt trong cả những môi trường có nhiệt độ
  cao, áp suất cao hoặc khí ăn mòn. Độ bền thiết bị cyclone rất cao do cấu tạo chủ yếu từ các bộ phận kim loại.
• Chi phí thấp: Giá thành rẻ hơn nhiều so với các thiết bị lọc phức tạp khác. Chi phí đầu tư thấp. Trở lực thiết bị ít do tiết kiệm được năng lượng.
• Không cần vật liệu lọc: Giảm chi phí thay thế và bảo trì. Không phải thay lõi lọc trong quá trình sử dụng.
• Vật liệu đa dạng: SS400, SUS304, thep CT3,… tùy theo nhu cầu của khách hàng.

Nhược điểm

• Hiệu quả thấp đối với hạt bụi nhỏ < 0.02 mm và mật độ bụi thấp.

>>>Xem thêm: Bộ Lọc Cyclone Chịu Nhiệt NPC-H Cho Dòng Khí Nhiệt Độ Cao

Lĩnh vực cần sử dụng thiết bị hút lọc bụi cyclone

Hiện nay, thiết bị cyclone lọc bụi được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Sản xuất gỗ
• Sản xuất xi măng
• Sản xuất nhựa, cao su
• Sản xuất giấy
• Sản xuất đồ gốm sứ
• Sản xuất phân bón
• Sản xuất thực phẩm
• Sản xuất dược phẩm
• Sản xuất thức ăn gia súc, gia cầm
• Khai thác than đá, khoáng sản
• Lò gạch, lò hơi, lò luyện kim
• Các quá trình phát sinh bụi như: sàng, nghiền, đập,..
• Các thiết bị vận chuyển hạt rời như: lúa, ngô, thảo dược,
• Hay bất cứ lĩnh vực sản xuất nào có khí thải chứa bụi phát sinh cần xử lý.

Tham khảo thêm: Lọc bụi cartridge công nghiệp – Giải pháp xử lý bụi mịn tối ưu

Tư vấn và triển khai thiết bị cyclone lọc bụi NOPOTECH

Với hơn 10 năm kinh nghiệm trong lĩnh vực tư vấn, thiết kế, chế tạo và sản xuất thiết bị xử lý khí thải nói chung. NOPOTECH tự hào là sự lựa chọn hàng đầu của nhiều đối tác, khách hàng khi cần lắp đặt thiết bị lọc bụi cyclone.

Quy trình tư vấn, thiết kế, lắp đặt thiết bị hút lọc bụi cyclone của NOPOTECH

Chúng tôi triển khai quy trình chuyên nghiệp và tận tâm từ khâu: tiếp nhận yêu cầu của khách hàng, thực hiện khảo sát thực tế, trao đổi, tư vấn phương án tối ưu nhất trong hút lọc bụi, lên bản vẽ thiết kế, sản xuất, lắp đặt, bàn giao, nghiệm thu cho đến dịch vụ bảo trì, bảo dưỡng định kỳ. Mục đích là để giúp quý khách vừa tiết kiệm chi phí lại đảm bảo hiệu quả cao. Cụ thể:

1. Khảo sát công trình: Kỹ sư của chúng tôi sẽ đến tận nhà máy, công trình để tiến hành khảo sát, đo đạc cũng như kiểm tra quan trắc. Từ đó, thu thập thông tin cũng như tiếp nhận yêu cầu của khách hàng.
2. Tư vấn, thiết kế thiết bị: Chúng tôi sẽ tư vấn cụ thể cho khách hàng về không gian, vị trí lắp đặt thiết bị, phương pháp phù hợp, thông số cơ bản của thiết bị, dự toán các chi phí,…
3. Sản xuất, chế tạo thiết bị: NOPOTECH sở hữu nhà máy sản xuất rộng, cơ sở vật chất hiện đại, trang thiết bị máy móc, quy trình sản xuất đạt chuẩn nghiêm ngặt, cùng đội ngũ kỹ sư, nhân công giàu kinh nghiệm. Do đó, chúng tôi đảm bảo chất lượng thiết bị hút lọc bụi cyclone cũng như tiến độ hoàn thiện chuẩn chỉ nhất.
4. Thi công, lắp đặt thiết bị: Quá trình thi công, lắp đặt được tiến hành chuyên nghiệp, đảm bảo an toàn, nhanh gọn, chính xác. Các trang thiết bị, máy móc phục vụ sẽ được chúng vận chuyển đến tận công trình.
5. Bàn giao và nghiệm thu: NOPOTECH tiến hành nghiệm thu chạy thử có tải và không tải trước khi bàn giao cho phía khách hàng.
6. Bảo dưỡng, bảo hành thiết bị: Chúng tôi cam kết bảo hành sản phẩm lên đến 12 tháng. Bên cạnh đó, NOPOTECH cũng đảm bảo chế độ bảo dưỡng, bảo trì định kỳ tận tâm.
   Trong quá trình vận hành thiết bị hút lọc bụi cyclone hay bất cứ sản phẩm nào do NOPOTECH cung cấp, nếu quý khách có vấn đề gì cần tư vấn, đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ tận tâm 24/7. Chúng tôi cũng sẽ trao đổi, hướng dẫn và lưu ý cho khách hàng những yếu tố quan trọng để đảm bảo hoạt động của thiết bị lọc bụi luôn diễn ra an toàn, hiệu quả và tối ưu nhất.

Nếu bạn đang tìm kiếm giải pháp phù hợp để xử lý bụi bẩn, khí thải, tăng năng suất cho doanh nghiệp của mình thì hãy liên hệ ngay với NOPOTECH nhé! Chúng tôi luôn đồng hành đem tới quý khách các thiết bị hút cyclone lọc bụi, thiết bị hút bụi túi vải, thiết bị hút bụi than hoạt tính, quạt công nghiệp,… chất lượng cao, giá thành hợp lý và bảo hành dài hạn.
