Gối đỡ quạt ly tâm

Trong các hệ thống quạt ly tâm công nghiệp, đặc biệt là quạt hút bụi, quạt thông gió, quạt xử lý khí thải công suất lớn, gối đỡ quạt ly tâm là một bộ phận không thể thiếu, đóng vai trò then chốt trong việc đảm bảo độ ổn định, độ bền và hiệu suất vận hành lâu dài của toàn bộ hệ thống. NOPOTECH sẽ chia sẻ đến bạn thông tin chi tiết về sản phẩm gối đỡ quạt ly tâm. Cùng theo dõi nhé!

Gối đỡ quạt ly tâm là gì?

Gối đỡ quạt ly tâm (còn gọi là gối trục quạt ly tâm, gối đỡ ngâm dầu hoặc gối đỡ làm mát quạt). Đây là bộ phận dùng để đỡ và cố định trục quay của quạt hay nói cách khác là thiết bị kết nối động cơ với cánh quạt ly tâm. Chúng thường được lắp đặt trong các hệ quạt truyền động gián tiếp bằng dây curoa hoặc nối trục thẳng.

Nhiệm vụ chính của gối đỡ quạt ly tâm:

• Giữ trục quạt quay đúng tâm, hạn chế rung động
• Giảm ma sát giữa trục và vỏ gối
• Tản nhiệt và bôi trơn cho vòng bi
• Bảo vệ trục và các chi tiết quay khi quạt hoạt động liên tục, tải nặng

Trong các hệ thống quạt công nghiệp lớn, gối đỡ được xem là “xương sống” của cụm truyền động. Đồng thời bộ phận này ảnh hưởng trực tiếp đến độ bền và hiệu suất tổng thể của quạt.

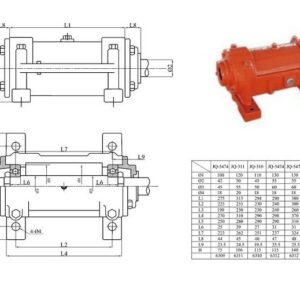

Cấu tạo gối đỡ quạt ly tâm

Gối đỡ quạt ly tâm có kết cấu không quá phức tạp. Tuy nhiên, chúng được thiết kế chắc chắn, tối ưu cho môi trường làm việc khắc nghiệt. Các bộ phận chính của gối đỡ quạt ly tâm bao gồm:

1. Thân gối đỡ quạt ly tâm (vỏ gối đỡ)

• Được chế tạo từ gang đúc, thép tổ hợp hàn hoặc thép không gỉ
• Có độ cứng và khả năng chịu tải cao
• Bảo vệ các chi tiết bên trong khỏi va đập và tác động môi trường

2. Trục gối đỡ

• Được gia công từ thép C45, SUS201, SUS304, SUS316
• Đảm bảo độ đồng tâm, độ bền xoắn và khả năng chịu lực lớn

3. Vòng bi (bạc đạn)

• Sử dụng các thương hiệu uy tín như SKF, FAG, NSK, NACHI…
• Có thể là bi cầu, bi đũa, bi côn tùy theo thiết kế
• Thường được ngâm dầu để tăng tuổi thọ

4. Phớt – gioăng làm kín

• Chức năng chính của bộ phận này là ngăn bụi, hơi ẩm, nước hoặc dầu rò rỉ
• Bảo vệ vòng bi trong môi trường làm việc khắc nghiệt

5. Hệ thống bôi trơn và làm mát

• Bôi trơn ngâm dầu
• Làm mát tự nhiên
• Làm mát bằng cánh gió
• Hoặc làm mát bằng nước tuần hoàn

Nguyên lý hoạt động của gối đỡ quạt ly tâm

Khi quạt ly tâm vận hành, trục quay với tốc độ cao. Lúc này:

• Vòng bi bên trong gối đỡ giúp trục quay trơn tru, giảm ma sát giữa trục với thân gối đỡ.
• Thân gối giữ trục ổn định, hạn chế rung và lệch tâm. Điều này giúp duy trì hiệu suất quạt cũng như tránh hư hỏng các thành phần khác trong hệ thống.
• Dầu bôi trơn vừa giảm ma sát vừa tản nhiệt hiệu quả
• Gioăng cùng phớt có tác dụng giúp vòng bi được bảo vệ khỏi chất lỏng cũng như bụi bẩn. Từ đó, kéo dài tuổi thọ cho gối đỡ quạt ly tâm.
• Hệ thống làm mát (nếu có) giúp gối đỡ hoạt động ổn định khi quạt chạy liên tục

Nhờ đó, gối đỡ giúp hệ thống quạt hoạt động êm ái, ít hư hỏng, giảm chi phí bảo trì, sửa chữa.

Phân loại gối đỡ quạt ly tâm phổ biến hiện nay

Hiện nay trên thị trường có đa dạng các loại gối đỡ quạt ly tâm nhằm đáp ứng nhu cầu của mọi khách hàng. Nhìn chung, người ta chia gối đỡ thành các chủng loại nhỏ là:

1. Phân loại theo cấu tạo

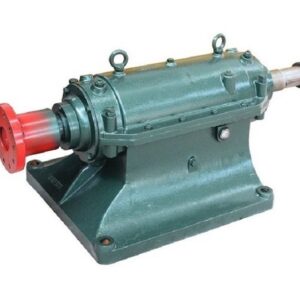

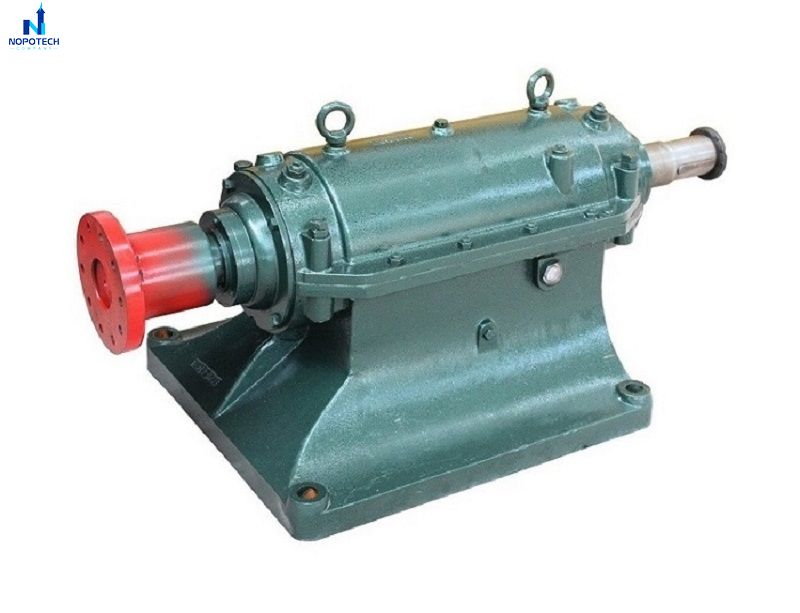

• Gối đỡ rời 2 nửa: Ưu điểm là dễ tháo lắp, thay bi. Chúng thường sử dụng vòng bi ống lót côn

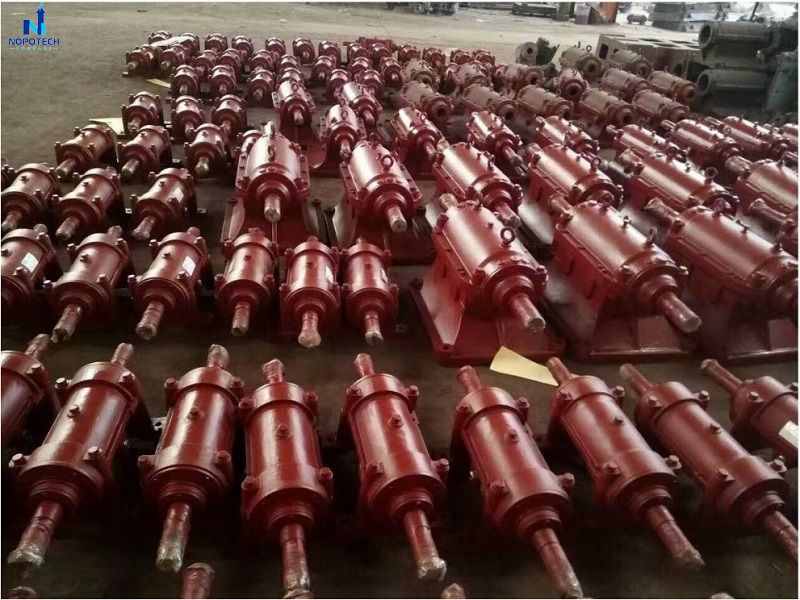

• Gối ống (gối trụ): Sử dụng bi ngâm dầu và được làm mát trực tiếp bằng nước. Loại gối đỡ quạt ly tâm này có độ bền và tuổi thọ cao.

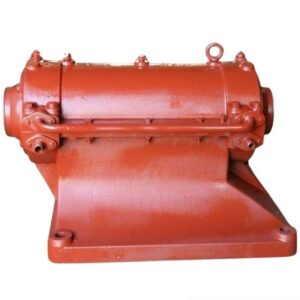

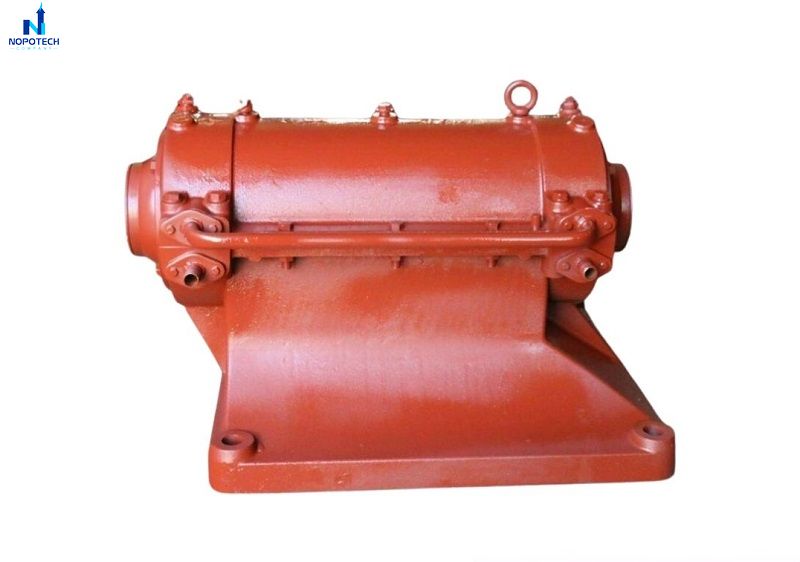

• Gối 2 nửa ngâm dầu làm mát nước: Chuyên dùng cho quạt công suất lớn. Chúng hoạt động ổn định trong môi trường nhiệt độ cao

2. Phân loại gối đỡ quạt ly tâm theo vật liệu

• Gối đỡ gang: Giá thành hợp lý, chịu tải tốt. Thường được sử dụng trong các môi trường khô ráo và không yêu cầu khả năng chống ăn mòn cao.
• Gối đỡ thép không gỉ: Chống ăn mòn, dùng cho môi trường ẩm, hóa chất. Tuổi thọ của loại gối đỡ quạt ly tâm này rất cao và bền bỉ.
• Gối đỡ thép tổ hợp hàn: Dùng cho quạt công suất lớn, tải nặng. Ưu điểm là trọng lượng nhẹ, bền, chịu được tải trọng lớn và các điều kiện môi trường khắc nghiệt.

3. Phân loại theo mã vòng bi và công suất

Một số dòng gối đỡ quạt ly tâm thông dụng:

• Gối đỡ 6308, 6309: Phù hợp cho quạt nhỏ – trung bình
• Gối đỡ 6310, 6311, 6312: Phù hợp cho quạt công suất trung bình – lớn
• Gối đỡ 6314, 6316, 22312, 22316: Phù hợp cho quạt công nghiệp nặng, công suất lớn

4. Phân loại gối đỡ quạt ly tâm theo kích thước

• Gối đỡ nhỏ: Sử dụng cho các hệ thống quạt nhỏ như các thiết bị gia dụng hoặc máy móc công nghiệp nhỏ. Đặc điểm của loại gối đỡ này là kích thước nhỏ và trọng lượng nhẹ.
• Gối đỡ lớn: Sử dụng cho các hệ thống quạt lớn trong ngành công nghiệp, như quạt hút bụi công nghiệp hoặc quạt hệ thống thông gió lớn. Sản phẩm đem tới tính năng chịu tải cao và bền bỉ hơn, phù hợp với các môi trường hoạt động khắc nghiệt.

Ưu và nhược điểm nổi bật của gối đỡ quạt ly tâm

Sản phẩm gối đỡ quạt ly tâm sở hữu hàng loạt các ưu điểm nổi bật. Tuy nhiên, bên cạnh đó, cũng tương tự như bất cứ thiết bị nào khác, gối đỡ vẫn tồn tại 1 số hạn chế. Cụ thể như sau:

Ưu điểm của gối đỡ quạt ly tâm

• Giảm ma sát, giảm rung động hiệu quả, từ đó nâng cao hiệu quả cho quạt ly tâm
• Khả năng trơn trượt với hệ số ma sát thấp
• Chịu tải lớn, hoạt động ổn định
• Có độ cứng và độ bền cao, tuổi thọ lâu dài, chịu được các điều kiện môi trường làm việc khắc nghiệt khác nhau.
• Làm việc tốt trong môi trường -200°C đến 500°C
• Nhiều phương án làm mát linh hoạt như: làm mát tự nhiên, làm mát cưỡng bức bằng nước tuần hoàn hay làm mát bằng cánh gió lắp trên trục,…
• Dễ lắp đặt, bảo trì và thay thế như: thay dầu bôi trơn, thay bi, thay mỡ bôi trơn,…
• Có thể gia công theo bản vẽ và yêu cầu riêng với kích thước đa dạng.

Nhược điểm cần lưu ý

• Chi phí đầu tư ban đầu cao hơn gối đỡ thông thường
• Cần bảo trì định kỳ (thay dầu, kiểm tra vòng bi)
• Nhạy cảm với bụi bẩn và môi trường ẩm nếu không làm kín tốt

Ứng dụng của gối đỡ quạt ly tâm

Gối đỡ quạt ly tâm được sử dụng rộng rãi trong các hệ thống quạt công nghiệp nhờ khả năng chịu tải cao, giảm ma sát và tăng độ ổn định cho trục quạt, cụ thể như:

• Hệ thống hút bụi công nghiệp: Giữ trục quạt ổn định khi vận hành liên tục với lưu lượng và áp suất lớn, giảm rung và mài mòn vòng bi.
• Hệ thống xử lý khí thải: Phù hợp với môi trường nhiệt độ cao, khí ăn mòn, giúp bảo vệ trục và kéo dài tuổi thọ quạt.
• Hệ thống thông gió nhà xưởng: Đảm bảo quạt hoạt động êm, ổn định, duy trì lưu lượng gió liên tục trong thời gian dài.
• Quạt lò hơi, lò nung, lò đốt: Chịu tải và tản nhiệt tốt, đáp ứng điều kiện làm việc khắc nghiệt.
• Ngành xi măng, thép, hóa chất, thực phẩm: Ứng dụng cho các hệ thống quạt công suất lớn, yêu cầu độ bền và độ tin cậy cao.
• Hệ thống HVAC công nghiệp: Giúp quạt vận hành ổn định, giảm rung ồn và tiết kiệm chi phí bảo trì.

Báo giá gối đỡ quạt ly tâm

Giá gối đỡ quạt ly tâm không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật của từng hệ thống, bao gồm:

• Kích thước và đường kính trục quạt: Trục càng lớn, khả năng chịu tải càng cao thì chi phí chế tạo gối đỡ càng tăng.
• Loại và thương hiệu vòng bi: Sử dụng vòng bi tiêu chuẩn hay vòng bi cao cấp (SKF, FAG, NSK…) sẽ ảnh hưởng trực tiếp đến giá thành.
• Vật liệu chế tạo gối đỡ: Gang, thép carbon hay inox chịu nhiệt – chịu ăn mòn cho từng môi trường làm việc khác nhau
• Phương án làm mát: Làm mát tự nhiên, làm mát bằng cánh gió hay làm mát bằng nước tuần hoàn.
• Công suất và chế độ vận hành của quạt: Quạt chạy liên tục, tải nặng hoặc nhiệt độ cao yêu cầu gối đỡ có kết cấu bền hơn.

Để nhận báo giá chính xác và tối ưu, khách hàng nên cung cấp thông số kỹ thuật chi tiết hoặc bản vẽ hệ thống quạt đang sử dụng.

Lưu ý khi sử dụng gối đỡ quạt ly tâm

Để gối đỡ quạt ly tâm vận hành ổn định và đạt tuổi thọ tối đa, trong quá trình lắp đặt và sử dụng cần lưu ý một số vấn đề kỹ thuật sau:

Kiểm tra chất lượng gối đỡ

• Vòng bi: Vòng bi phải quay trơn, không phát ra tiếng ồn bất thường, không có dấu hiệu rơ lỏng hoặc mài mòn sớm.
• Phớt và gioăng làm kín: Đảm bảo độ kín tốt, ngăn bụi, nước và tạp chất xâm nhập vào bên trong gối đỡ, tránh gây hư hỏng vòng bi.

Các yếu tố kỹ thuật cần chú ý

• Tải trọng cho phép: Mỗi loại gối đỡ đều có giới hạn tải trọng và tốc độ quay nhất định. Việc vận hành quá tải dễ dẫn đến nóng gối, hỏng vòng bi và giảm tuổi thọ thiết bị.
• Bảo dưỡng định kỳ: Cần kiểm tra dầu mỡ bôi trơn, vệ sinh gối đỡ và thay thế linh kiện đúng chu kỳ để đảm bảo quạt hoạt động ổn định lâu dài.

Các lỗi thường gặp và cách khắc phục

• Vòng bi phát tiếng kêu: Thường do thiếu bôi trơn, dầu mỡ bị bẩn hoặc vòng bi đã mòn. Cần kiểm tra và bổ sung hoặc thay thế kịp thời.
• Gối đỡ rung lắc khi vận hành: Nguyên nhân có thể do lắp đặt sai vị trí, bulong bị lỏng hoặc trục không đồng tâm. Cần kiểm tra, căn chỉnh và siết chặt lại các liên kết.

NOPOTECH – Đơn vị cung cấp gối đỡ quạt ly tâm uy tín

NOPOTECH là đơn vị có kinh nghiệm trong tư vấn, cung cấp và đồng bộ gối đỡ cho quạt ly tâm công nghiệp, với các dịch vụ:

• Tư vấn lựa chọn gối đỡ phù hợp theo công suất, môi trường và chế độ vận hành của quạt.
• Cung cấp gối đỡ tiêu chuẩn hoặc gia công theo bản vẽ, yêu cầu kỹ thuật riêng.
• Đồng bộ gối đỡ, trục, quạt, động cơ, đảm bảo vận hành ổn định và bền bỉ.
• Hỗ trợ kỹ thuật, bảo trì, thay thế gối đỡ trong quá trình vận hành hệ thống.

NOPOTECH cam kết đúng kỹ thuật, đúng nhu cầu và tối ưu chi phí cho từng hệ thống quạt công nghiệp.

Có thể nói gối đỡ quạt ly tâm là bộ phận then chốt, ảnh hưởng trực tiếp đến độ ổn định, tuổi thọ và hiệu suất làm việc của toàn bộ hệ thống quạt công nghiệp. Việc lựa chọn đúng loại gối đỡ, đúng thông số kỹ thuật sẽ giúp doanh nghiệp giảm sự cố, hạn chế rung lắc, tiết kiệm chi phí bảo trì và nâng cao hiệu quả sản xuất. Nếu bạn đang cần tư vấn hoặc cung cấp gối đỡ quạt ly tâm chất lượng, hãy liên hệ NOPOTECH để được hỗ trợ chuyên sâu, chính xác và phù hợp nhất cho hệ thống của mình.
