Cách tính toán sơ bộ hệ thống hút bụi chính xác và chi tiết nhất

Cách tính toán sơ bộ hệ thống hút bụi là bước quan trọng giúp xác định lưu lượng khí, diện tích lọc, vận tốc gió và lựa chọn thiết bị phù hợp. Nếu tính toán không chính xác, hệ thống có thể hút bụi kém, tiêu hao nhiều điện năng hoặc nhanh xuống cấp trong quá trình vận hành. Đối với mỗi nhà máy, thông số thiết kế sẽ thay đổi tùy theo loại bụi, nguồn phát sinh, quy mô sản xuất và yêu cầu xử lý. Cùng tìm hiểu chi tiết dưới bài viết sau đây của NOPOTECH nhé!

1. Vì sao cần tính toán sơ bộ hệ thống hút bụi?

Một hệ thống hút bụi công nghiệp không chỉ đơn giản là lắp quạt và bộ lọc. Để hệ thống hoạt động ổn định, cần xác định đồng bộ nhiều yếu tố như:

• Lưu lượng khí cần hút tại từng điểm phát sinh bụi.
• Vận tốc hút tại miệng hút.
• Vận tốc vận chuyển bụi trong đường ống.
• Đường kính và kích thước đường ống.
• Diện tích vật liệu lọc.
• Vận tốc khí đi qua vật liệu lọc.
• Trở lực của thiết bị và đường ống.
• Lưu lượng, áp suất cần thiết của quạt hút.
• Hiệu suất xử lý bụi yêu cầu.

Chỉ cần một thông số được lựa chọn không phù hợp cũng có thể ảnh hưởng đến toàn bộ hệ thống. Do đó, cách tính toán sơ bộ hệ thống hút bụi giúp doanh nghiệp và đơn vị thiết kế hình dung được quy mô hệ thống trước khi đi vào thiết kế kỹ thuật chi tiết.

2. Các thông số cần xác định trước khi tính toán

Trước khi bắt đầu tính toán sơ bộ hệ thống hút bụi, cần thu thập các dữ liệu cơ bản về nguồn bụi và mặt bằng nhà xưởng.

2.1. Xác định loại và đặc tính bụi

Đây là yếu tố đầu tiên cần quan tâm trước khi tính toán sơ bộ hệ thống hút bụi vì mỗi loại bụi có đặc tính khác nhau. Có thể phân loại sơ bộ thành:

• Bụi gỗ, mùn cưa.
• Bụi xi măng, clinker.
• Bụi kim loại.
• Bụi nhựa.
• Bụi thực phẩm.
• Bụi khoáng sản.
• Bụi từ quá trình nghiền, sàng, trộn hoặc vận chuyển vật liệu.

Ngoài loại bụi, cần xem xét kích thước hạt, khối lượng riêng, độ ẩm, nhiệt độ và khả năng kết dính của bụi.

Những thông tin này ảnh hưởng trực tiếp đến việc lựa chọn Cyclone, lọc bụi túi vải, cartridge hoặc các thiết bị xử lý bụi khác.

2.2. Xác định số lượng và vị trí điểm hút

Cần xác định tất cả các vị trí phát sinh bụi trong dây chuyền, chẳng hạn:

• Máy nghiền.
• Máy cắt.
• Máy trộn.
• Máy sàng.
• Băng tải.
• Phễu cấp liệu.
• Điểm đổ nguyên liệu.
• Khu vực đóng bao.

Mỗi điểm hút sẽ có yêu cầu lưu lượng khác nhau. Tổng lưu lượng của hệ thống được xác định dựa trên các điểm hút cần vận hành đồng thời và phương án điều tiết lưu lượng.

3. Cách tính toán sơ bộ lưu lượng hút bụi

Lưu lượng khí là một trong những thông số quan trọng nhất khi thiết kế hệ thống hút bụi.

Về nguyên tắc:

Q = V × A

Trong đó:

Q: Lưu lượng khí, m³/s.

V: Vận tốc không khí, m/s.

A: Diện tích tiết diện dòng khí, m².

Nếu sử dụng đơn vị m³/h:

Q = V × A × 3.600

Lưu lượng cần thiết tại mỗi điểm hút phụ thuộc vào hình dạng chụp hút, khoảng cách từ chụp đến nguồn bụi, kích thước nguồn phát sinh và tốc độ phát tán của bụi.

Ví dụ sơ bộ

Giả sử một miệng hút có tiết diện 0,25 m² và yêu cầu vận tốc khí qua miệng hút khoảng 10 m/s.

Khi đó:

Q = 10 × 0,25 × 3.600 = 9.000 m³/h

Như vậy, điểm hút này cần lưu lượng khoảng 9.000 m³/h theo tính toán sơ bộ.

Tuy nhiên, đây mới là lưu lượng tại điểm hút. Khi thiết kế toàn hệ thống còn phải tính đến tổn thất áp suất trên đường ống, co, cút, van, thiết bị lọc và các phụ kiện khác để lựa chọn quạt phù hợp.

4. Xác định vận tốc hút tại miệng hút

Vận tốc tại miệng hút phải đủ lớn để thu gom bụi ngay tại vị trí phát sinh, tránh để bụi phát tán ra môi trường nhà xưởng. Có thể tham khảo một số khoảng vận tốc sơ bộ sau:

Đặc điểm nguồn bụi	Vận tốc hút tham khảo
Bụi nhẹ, ít chuyển động	0,25 – 0,5 m/s
Bụi nhẹ, có phát tán	0,5 – 1 m/s
Bụi phát sinh tương đối mạnh	1 – 2,5 m/s
Nguồn bụi có tốc độ phát tán cao	Cần tính toán riêng

Các giá trị trên chỉ mang tính tham khảo. Khi thiết kế thực tế, kỹ sư cần đánh giá đặc điểm nguồn phát sinh và hình dạng chụp hút để xác định vận tốc phù hợp.

Nguyên tắc quan trọng: Vận tốc thu gom phải đủ để thắng được xu hướng phát tán của bụi nhưng không nên lựa chọn quá cao một cách không cần thiết.

5. Cách tính đường kính đường ống hút bụi

Sau khi xác định được lưu lượng và vận tốc vận chuyển bụi, thì yếu tố tiếp theo rất quan trọng để tính toán sơ bộ hệ thống hút bụi là đường kính đường ống. Theo đó, có thể tính sơ bộ tiết diện đường ống theo công thức:

A = Q/V

Trong đó:

A: Tiết diện đường ống, m².

Q: Lưu lượng khí, m³/s.

V: Vận tốc khí trong đường ống, m/s.

Với đường ống tròn:

A = πD²/4

Suy ra:

D = √(4A/π)

Trong đó D là đường kính đường ống, tính bằng mét.

Vận tốc vận chuyển bụi trong đường ống

Không nên chọn vận tốc đường ống giống nhau cho mọi hệ thống. Tùy loại bụi có thể tham khảo:

• Khí sạch hoặc khí thông thường: khoảng 5 – 10 m/s.
• Hơi sương, khói: khoảng 10 – 15 m/s.
• Bụi nhẹ: khoảng 12,5 – 15 m/s.
• Bụi khô: khoảng 15 – 20 m/s.
• Bụi công nghiệp thông thường: khoảng 15 – 20 m/s.
• Bụi nặng: có thể từ 22 – 45 m/s hoặc cao hơn tùy trường hợp.

Nếu vận tốc quá thấp, bụi có thể lắng đọng trong đường ống. Ngược lại, vận tốc quá cao sẽ làm tăng tổn thất áp suất, tiếng ồn, mài mòn đường ống và công suất quạt.

Vì vậy, tối ưu vận tốc đường ống là một trong những nội dung quan trọng trong thiết kế, tính toán sơ bộ hệ thống hút bụi.

6. Cách tính diện tích lọc bụi

Sau khi xác định được lưu lượng khí cần xử lý, bước tiếp theo của quá trình tính toán sơ bộ hệ thống hút bụi là tính diện tích vật liệu lọc.

Công thức sơ bộ:

A = Q/Vf

Trong đó:

A: Diện tích vật liệu lọc, m².

Q: Lưu lượng khí cần lọc, m³/s.

Vf: Vận tốc lọc, m/s.

Hay có thể hiểu đơn giản:

Diện tích lọc = Lưu lượng khí / vận tốc khí qua vật liệu lọc

Ví dụ

Giả sử hệ thống cần xử lý:

Q = 20.000 m³/h

Đổi sang m³/s:

Q = 20.000/3.600 ≈ 5,56 m³/s

Nếu lựa chọn vận tốc lọc sơ bộ:

Vf = 0,02 m/s

Thì:

A = 5,56 / 0,02 ≈ 278 m²

Như vậy, diện tích vật liệu lọc sơ bộ cần khoảng 278 m².

Từ diện tích này, kỹ sư có thể tiếp tục tính toán số lượng túi lọc, kích thước túi hoặc cấu hình thiết bị lọc phù hợp.

Lưu ý: Vận tốc lọc không phải một giá trị cố định cho mọi loại bụi. Nó phụ thuộc vào đặc tính bụi, vật liệu lọc, phương pháp hoàn nguyên và yêu cầu vận hành của hệ thống.

7. Xác định số lượng túi lọc trong hệ thống lọc bụi

Đối với hệ thống lọc bụi túi vải, sau khi có diện tích lọc cần thiết, có thể tính sơ bộ số lượng túi.

Nếu diện tích lọc của một túi là At, số lượng túi được xác định:

N = A/At

Trong đó:

N: Số lượng túi lọc.

A: Tổng diện tích lọc yêu cầu.

At: Diện tích lọc của một túi.

Ví dụ, nếu tổng diện tích lọc cần thiết là 278 m² và mỗi túi có diện tích lọc khoảng 2,5 m²:

N = 278/2,5 ≈ 112 túi

Kết quả này chỉ là cơ sở để lựa chọn cấu hình ban đầu. Thiết kế thực tế còn phải xem xét kích thước thiết bị, cách bố trí túi, khoảng cách giữa các túi, phương pháp rũ bụi và điều kiện vận hành.

8. Tính toán sơ bộ tổn thất áp suất

Không thể lựa chọn quạt chỉ dựa vào lưu lượng. Quạt hút bụi phải đáp ứng đồng thời lưu lượng và áp suất.

Tổng áp suất quạt cần đáp ứng về nguyên tắc bao gồm:

ΔP tổng = ΔP đường ống + ΔP phụ kiện + ΔP thiết bị lọc + ΔP các thiết bị xử lý khác

Trong đó, tổn thất có thể phát sinh tại:

• Chụp hút.
• Đường ống thẳng.
• Co, cút, nhánh rẽ.
• Van điều chỉnh.
• Cyclone.
• Lọc bụi túi vải.
• Thiết bị xử lý bổ sung.
• Ống khói.

Sau khi xác định được lưu lượng và tổng trở lực, kỹ sư mới có cơ sở lựa chọn quạt hút công nghiệp phù hợp.

Đây cũng là lý do việc chọn quạt theo công suất motor đơn thuần có thể dẫn đến sai lệch. Hai hệ thống có cùng lưu lượng nhưng khác nhau về chiều dài đường ống và thiết bị xử lý sẽ có yêu cầu áp suất hoàn toàn khác nhau.

9. Xác định hiệu suất lọc và lựa chọn thiết bị

Tính toán diện tích lọc mới chỉ giải quyết một phần bài toán. Để hệ thống xử lý bụi hiệu quả, cần lựa chọn thiết bị dựa trên đặc tính của nguồn bụi.

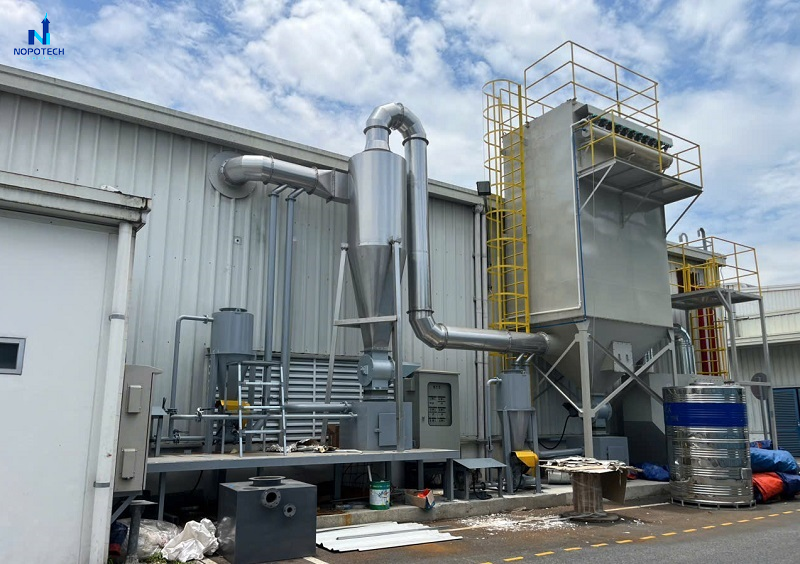

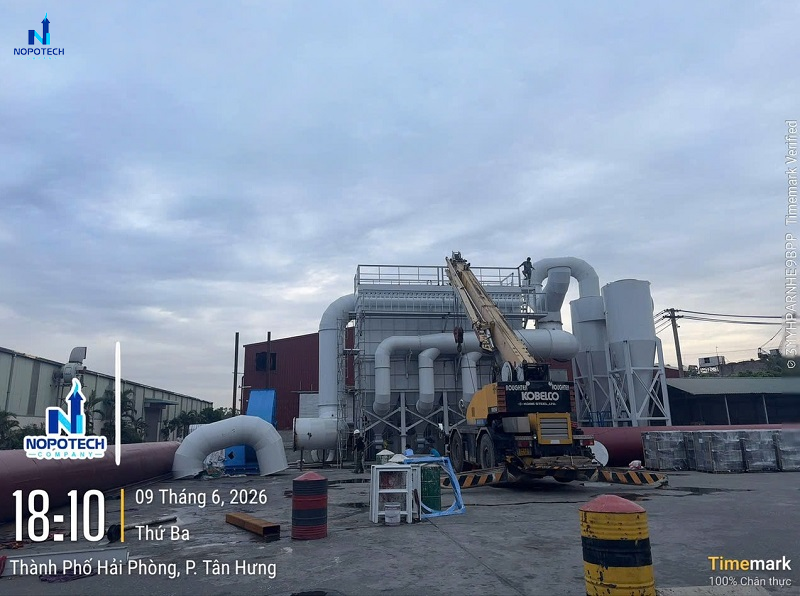

Cyclone thu bụi

• Cyclone thường được sử dụng để tách bụi thô và các hạt có kích thước tương đối lớn nhờ lực ly tâm.
• Thiết bị này có thể được bố trí trước bộ lọc tinh nhằm giảm tải lượng bụi đi vào thiết bị lọc.

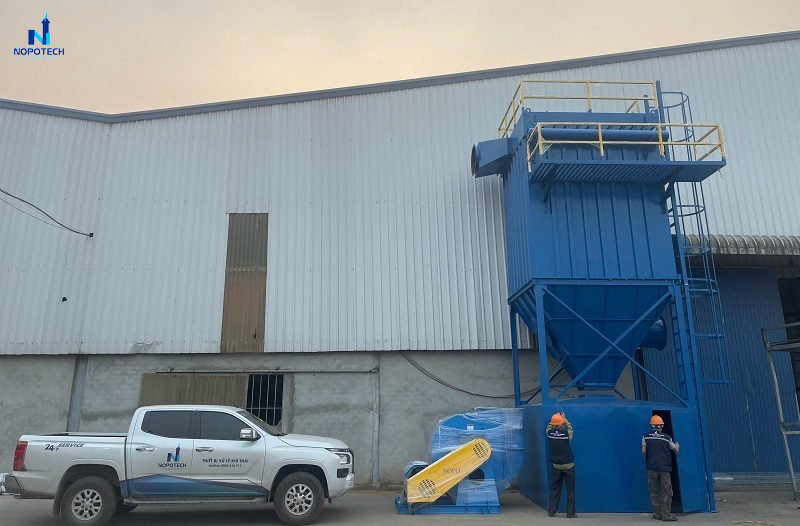

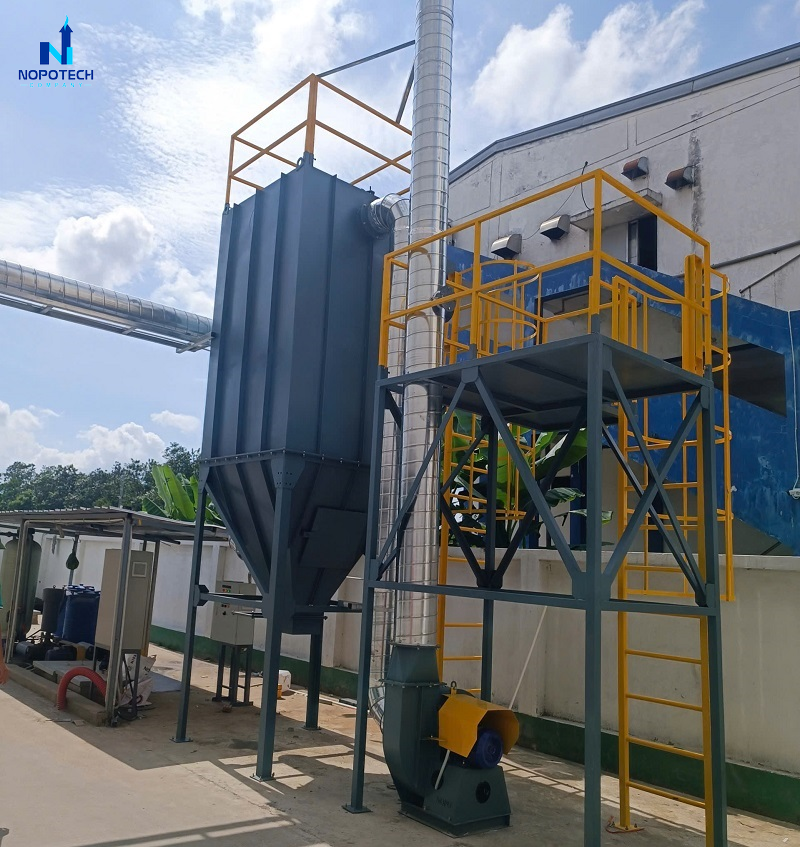

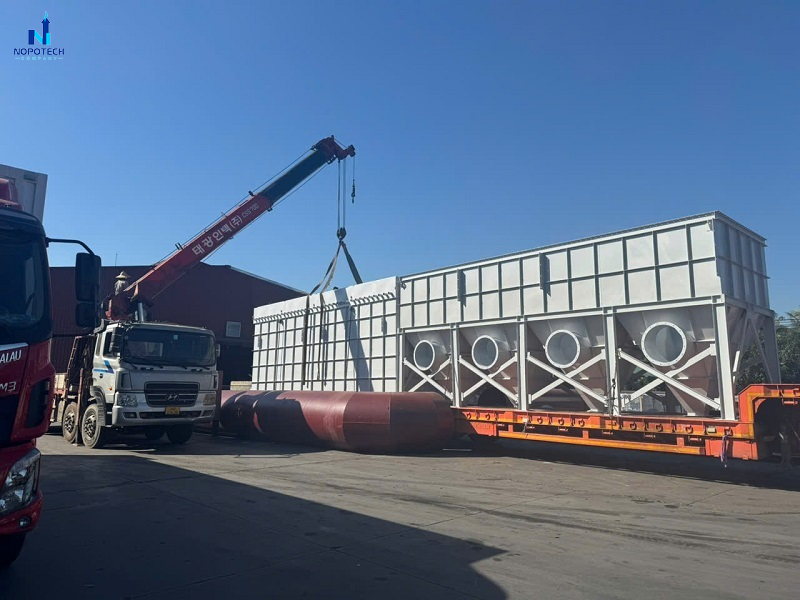

Lọc bụi túi vải

• Lọc bụi túi vải phù hợp với nhiều loại bụi công nghiệp và có khả năng xử lý bụi mịn hiệu quả khi được thiết kế đúng.
• Các yếu tố cần tính toán gồm: Diện tích vải lọc, vận tốc lọc, loại vật liệu lọc, phương pháp rũ bụi, chu kỳ rũ bụi, chênh áp thiết bị.

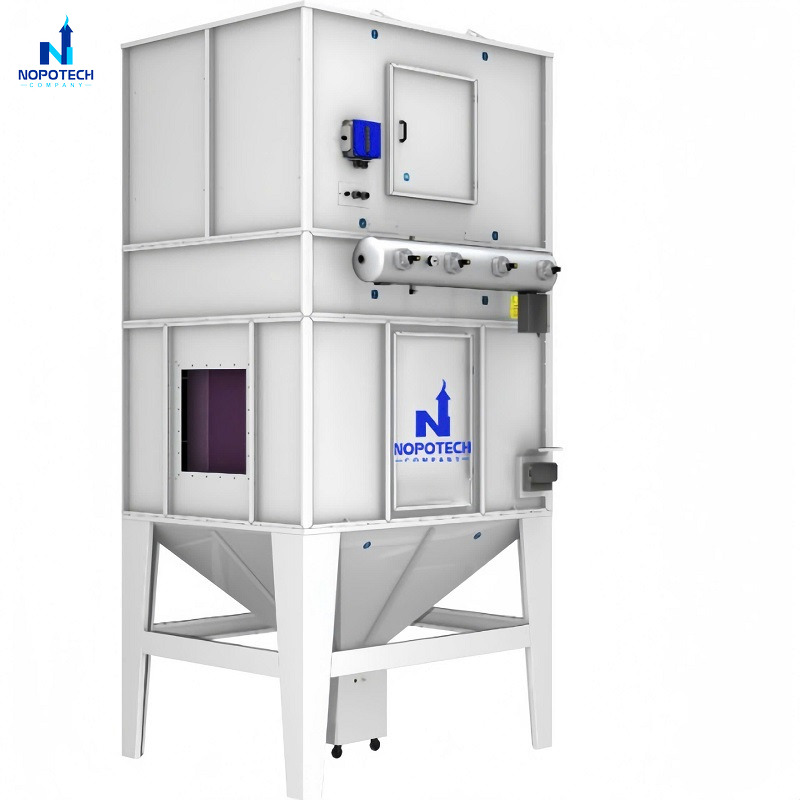

Lọc bụi cartridge

• Cartridge có ưu điểm diện tích lọc lớn trên một đơn vị thể tích thiết bị.
• Công nghệ này phù hợp với một số hệ thống có yêu cầu về kích thước nhỏ gọn hoặc đặc thù nguồn bụi.

10. Quy trình tính toán sơ bộ hệ thống hút bụi

Có thể khái quát quá trình tính toán sơ bộ hệ thống hút bụi công nghiệp theo các bước:

Bước 1: Khảo sát nguồn phát sinh bụi

• Xác định loại bụi, đặc tính bụi, nhiệt độ, độ ẩm, vị trí và mức độ phát tán.

Bước 2: Xác định các điểm hút

• Xác định số lượng máy móc, vị trí chụp hút và lưu lượng cần thiết tại từng điểm.

Bước 3: Tính tổng lưu lượng

• Tổng hợp lưu lượng của các nhánh theo chế độ vận hành thực tế để xác định quy mô hệ thống.

Bước 4: Xác định vận tốc đường ống

• Lựa chọn vận tốc phù hợp với loại bụi, sau đó tính tiết diện và đường kính đường ống.

Bước 5: Tính diện tích lọc

• Sử dụng lưu lượng khí và vận tốc lọc phù hợp để xác định diện tích vật liệu lọc cần thiết.

Bước 6: Xác định thiết bị xử lý

• Căn cứ vào đặc tính bụi để lựa chọn Cyclone, lọc túi vải, cartridge hoặc kết hợp nhiều công đoạn.

Bước 7: Tính tổn thất áp suất

• Tính toán trở lực của toàn hệ thống để xác định áp suất cần thiết của quạt.

Bước 8: Lựa chọn quạt và thiết bị phụ trợ

• Chọn quạt theo điểm làm việc thực tế về lưu lượng – áp suất, đồng thời xác định van, bộ điều khiển, hệ thống rũ bụi và các thiết bị liên quan.

Bước 9: Kiểm tra và hoàn thiện thiết kế

• Đánh giá lại khả năng thu gom, vận chuyển và xử lý bụi trước khi triển khai bản vẽ kỹ thuật và thi công.

11. NOPOTECH – Tư vấn, thiết kế hệ thống hút lọc bụi công nghiệp

Cách tính toán sơ hệ thống hút bụi là cơ sở quan trọng để xác định quy mô và phương án thiết kế ban đầu. Tuy nhiên, hệ thống thực tế còn phụ thuộc vào đặc tính nguồn bụi, mặt bằng nhà xưởng, chế độ vận hành, yêu cầu xử lý và các tiêu chí kỹ thuật khác.

NOPOTECH có kinh nghiệm tư vấn, thiết kế và triển khai hệ thống hút lọc bụi công nghiệp cho nhiều môi trường sản xuất khác nhau. Đội ngũ kỹ thuật sẽ khảo sát nguồn phát sinh, xác định nhu cầu thu gom, tính toán lưu lượng – vận tốc – trở lực và đề xuất cấu hình thiết bị phù hợp.

Thay vì lựa chọn thiết bị theo thông số đơn lẻ, NOPOTECH hướng đến giải pháp đồng bộ, hiệu quả xử lý và tối ưu chi phí vận hành cho từng nhà máy.

Nếu doanh nghiệp đang cần thiết kế hệ thống hút bụi, cải tạo hệ thống hút lọc bụi cũ hoặc lựa chọn thiết bị lọc bụi công nghiệp, hãy liên hệ NOPOTECH theo hotline: 0982 818 711 để được tư vấn phương án phù hợp với điều kiện thực tế của nhà xưởng.
